PRODUCT MANUAL 取扱説明

SGHL-03R 取扱説明

安全上の注意

ご使用になる人や他の人への危害、財産への損害を未然に防止するために守っていただきたいことを説明しています。

この表示の欄は「傷害を負う可能性、器物損壊の可能性がある」と考えられる内容です。

光を直接目に当てないでください。

短絡、分解、火中への投下などしないでください。

極端な低温・高温および湿気やほこりの多いところ、また直射日光のあたるところ（窓辺・車内等）での保管はしないでください。

お客様自身での充電池の交換はできません。（故障の原因となります。）

落下や衝突など強いショックを与えないでください。

乳幼児の手の届かないところに保管してください。

定期的に点検してください。

使用上の注意

●本製品は連続点灯すると熱を持つ場合がございますが、発火や爆発の危険はありませんので安心してご使用ください。
●お手入れの際は、乾いた柔らかい布をご使用ください。
●本製品は1ｍまでの落下耐久がありますが、精密機器ですので、ていねいにお取り扱いください。
●本製品に防水機能はありません。水中での使用はしないでください。

●本製品は工場出荷時に点灯確認ができる程度に充電されています。ご使用になる前に、「充電方法」に従って必ず充電をしてください。
●ライト本体、USB Type-Cケーブルの外観に異常がないこと、端子に歪みや汚れがないことを確認してから充電してください。
●接続部に直接触れたり、指を差し込んだりしないでください。
●付属のUSB Type-Cケーブル以外は使用しないでください。
●充電の際、USB Type-CコネクタはUSB Type-Cポートに水平に差し込んでください。
●USBハブを用いての接続、また接続する外部機器のUSBポートに複数のデバイスと同時接続しての接続・充電は絶対にしないでください。外部機器のUSBポートに直接接続してください。
●本製品はリチウムポリマー充電池を内蔵しています。性能を十分に発揮するため、「リチウムポリマー充電池について」をお読みのうえご使用ください。
●USB ACアダプターは付属していません。充電の際はパソコン等のUSBポート、または別売のUSB ACアダプター（AD-029FV）をご使用ください。PSEマークの付いた市販のUSB ACアダプター（5V/1Aまたは5V/2A）もお使いいただけます。
●充電中は本体を点灯させないでください。故障や発火の原因となります。

●モーションセンサースイッチモードで使用する場合、無線機の近くで使用するとライトが誤作動する可能性があります。その際はライト本体を無線機からなるべく離してご使用ください。
●センサーは手以外のものにも反応する場合があります。

※不意のバッテリー切れに備え、予備のライトの携行をおすすめします。

セット内容

エスジーバイジェントス　ヘッドライトシリーズ　SGHL-03R

付属品

●USB Type-Cケーブル(30cm)

※付属のUSB Type-Cケーブルは画像と形状が異なる場合がございますが、問題なくご使用いただけます。

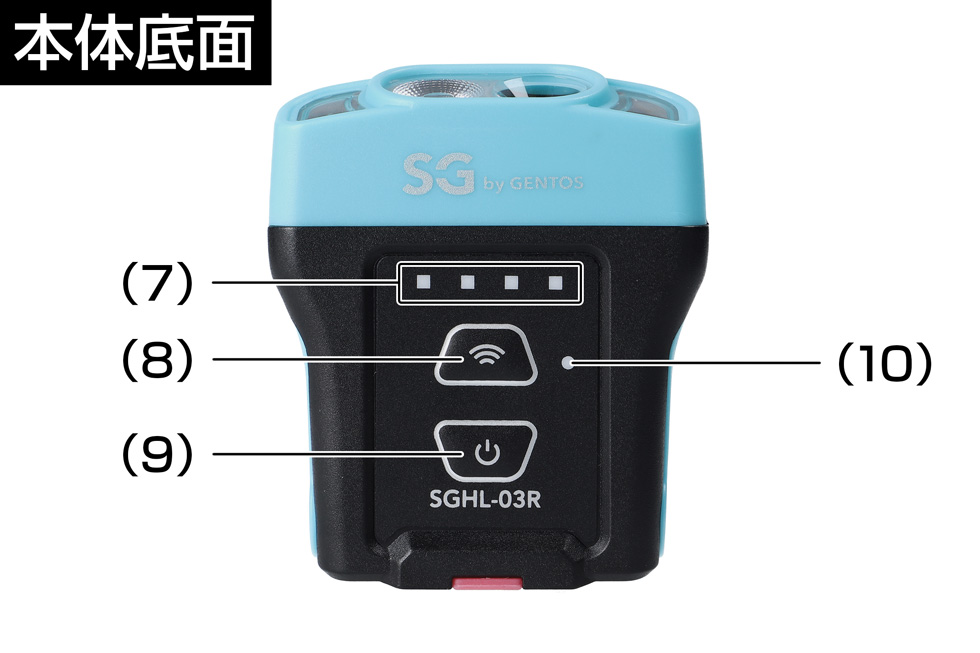

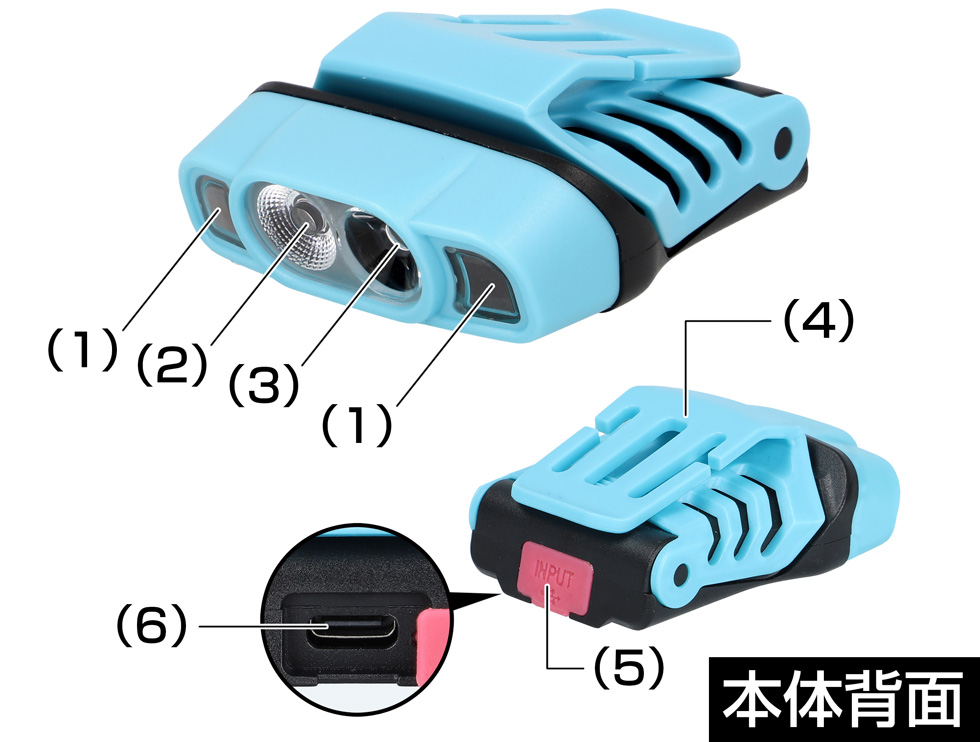

各部の名称

(1) センサー部　(2) 赤色LED　(3) 白色LED　(4) クリップ　(5) 充電ポートカバー　(6) USB Type-Cポート

(7) バッテリーインジケーター / チャージングインジケーター　(8) センサーモードスイッチ　(9) ノーマルスイッチ　(10) モードインジケーター

※LED素子には、個体差があるため、同じ型番の製品でも光色、明るさが異なることがあります。
※光源のLEDは交換できません。

仕様

使用光源	高輝度チップタイプ白色 LED × 1個高輝度チップタイプ赤色 LED × 1個
明るさ	約 230ルーメン（Highモード時）約　75ルーメン（Midモード時）約　10ルーメン（Ecoモード時）約　 4ルーメン（赤色LED点灯）
使用電池	リチウムポリマー充電池 3.7V 600mAh 2.22Wh (内蔵)
充電時間	約2時間　電池寿命：充放電約300回※
点灯時間	実用点灯（Highモード）　約 2.5時間実用点灯（Midモード）約 5時間実用点灯（Ecoモード）約 35時間赤色LED　点灯　約 20時間赤色LED　点滅　約 120時間
照射特性	照射角固定　ワイドビーム
照射距離	57m （最大時）
本体サイズ	約幅51.0 × 高さ23.0 × 奥行60.0mm
本体質量	約39g

※ 充電回数が300回を超えると、電池容量は初期容量から20％程度減少します。
※ 充電時間：約2時間 (充電時間は使い切った充電池を満充電する場合の目安で、電池残量や使用頻度、周囲温度によって変化します。）
● 点灯時間は、最大光量から10％の明るさになるまでの連続点灯時間です。点灯・消灯をくり返したり、使用環境によっては、点灯時間が極端に短くなる場合があります。
● 照射距離とは、満月時の月光以上の明るさで照らすことのできる距離をいいます。
● 照射距離は理論値であり、実際には使用場所の温度・湿度その他の条件により多少前後する場合があります。
● 明るさが同じ機種でも、レンズやリフレクターなどによる照射特性に応じて照射距離は変化します。

SPECIFICATION（ANSI FL1 STANDARD）

	明るさ (ルーメン)	点灯時間（時間）	照射距離（メートル）	光度（カンデラ）
白色LED　High	230	2.5	57	833
白色LED　Mid	75	5	34	305
白色LED　Eco	10	35	12	34
赤色LED　点灯	4	20	–	–
赤色LED　点滅	–	120	–	–

保護等級	落下耐久 (メートル)
IPX6 (耐水)	1m

ANSI FL1 STANDARDとは

ANSIとは、American National Standards Instituteの略称です。アメリカ合衆国における工業規格の標準化を行う機関のことで、FL1 Standardとはフラッシュライトの性能評価規格です。
ジェントスはこのANSI FL1 Standardという規格に基づいて明るさ、点灯時間、照射距離、カンデラ、落下耐久、防水性能/耐水性能を測定して記載しています。

測定項目
●明るさ（ルーメン )
ルーメン（単位：lm）とは、ライトなどの光源からいろいろな方向に出ている光全部を測定した明るさを表す単位で光束と呼ばれます。

●点灯時間
ライトに新しい乾電池もしくは満充電状態の充電池を入れて連続点灯させ、最大光量の10%になるまでの時間です。
※連続で点灯させていると、10％以下でも点灯するため記載の表記以上に長時間点灯する場合があります。
※スイッチのオン・オフを繰り返したり、使用環境によっては点灯時間が極端に短くなる場合があります。その原因は、スイッチを入れた時に明るさを出そうとして電力を消費するためです。

●照射距離
照射距離とは満月時の月光以上の明るさ（0.25ルクス※）で照らすことができる距離のことです。理論値のため実際の距離と前後する場合があります。
明るさと照射距離は必ずしも比例はしません。レンズやリフレクターの性能、ワイドビームやスポットビームなどの照射特性等で変化します。ジェントスでは、一番照射距離が長い状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）で計算を行っています。
※ルクス（単位：lux）とは、光が物体の表面を照らす明るさの量を表す単位のことで照度と呼ばれます。

●カンデラ
カンデラ（単位：cd）とは、ある方向に対する光の強さを数値で表わした単位で、光度と呼ばれます。ジェントスのライトの場合、一番光が強くなる状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）の照射面中央の光の強さを測定しています。

●落下耐久
アクセサリー等をすべて付属した状態での製品を6面（上下・左右・前後）から各1回ずつコンクリート面に落として試験を行います。キズなどの外観上の変化にかかわらず、落下しても点灯確認ができる高さを表記しています。
※製品を2mの高さから落として問題がなかったとしても、中に入っている電池の落下耐久が2mを満たしていない場合がありますのでご注意ください。ジェントスのパッケージに記載されている数値は本体のみの測定値となっています。

●耐水性能表示 / 防水性能表示
耐水性能表示：耐水性能は飛沫や噴流に対する耐水性のことです。IPX2～IPX6と書かれた製品にこのマークがついています。ジェントスの製品パッケージにおいて、IPX4は防滴、IPX5は防噴流、IPX6は耐水と表記されています。一般的に日常生活用防水と言われているのはIPX4相当の耐水性のことです。
防水性能表示：防水性能は潜水に対する防水性のことです。 IPX7,IPX8と書かれた製品にこのマークがついています。マーク内に書かれた〇mは水深を表し、〇mまで30分間製品を水に沈めた後、点灯できた場合に記載されます。製品パッケージにおいては、防水と表記されています。

ジェントスでは前述の耐水/防水性能をJIS C 0920 (IEC 60529)に基づき測定を行っています。
保護等級はIP〇〇という文字列で表し、IPの文字のすぐ右隣は粉塵（塵や砂、埃など）に対する保護等級（外来固形物に対する保護等級）を表し、一番右は水の浸入に対する保護等級を表しています。
粉塵は0～6まで、水は0～8までの数字で保護等級を表しています。

使用方法／機能説明

使用方法

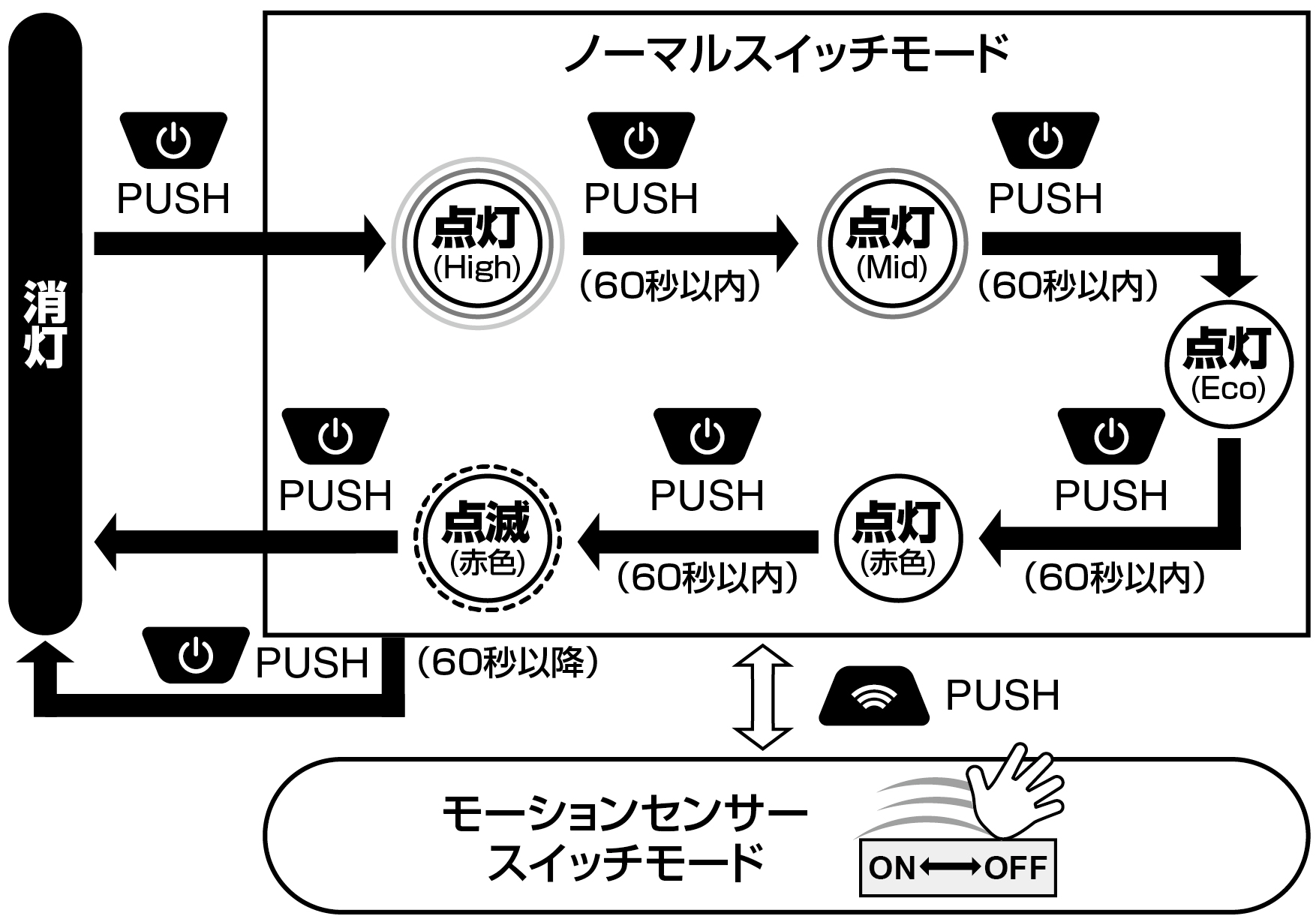

下図のようにノーマルスイッチでは、消灯状態から段階的にモードの切り替えが可能です。
● ノーマルスイッチ : 白色Highモード > 白色Midモード > 白色Ecoモード > 赤色点灯モード > 赤色点滅モード > OFF

モーションセンサースイッチモード搭載

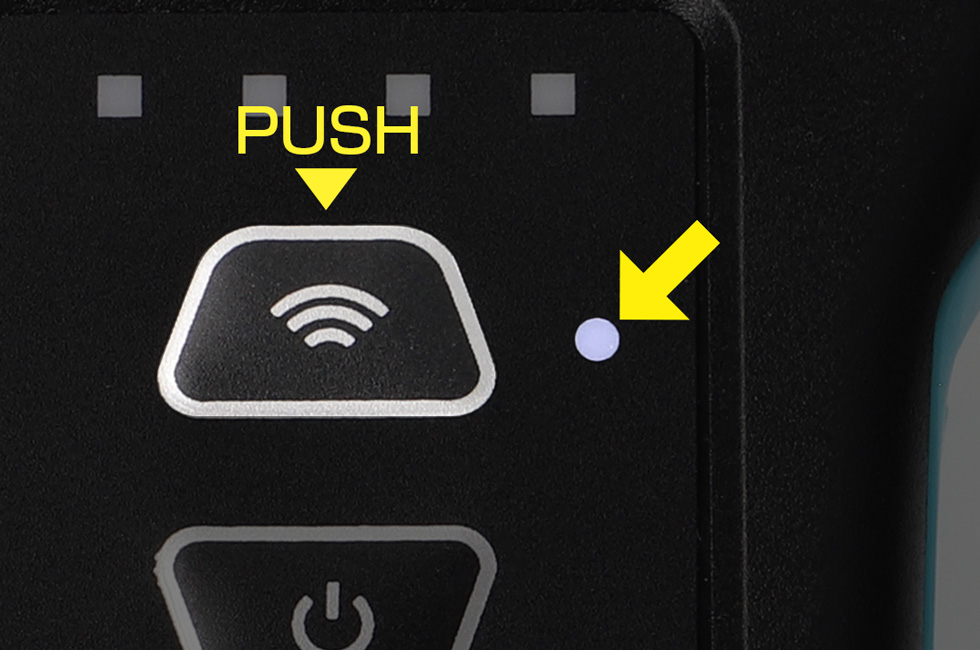

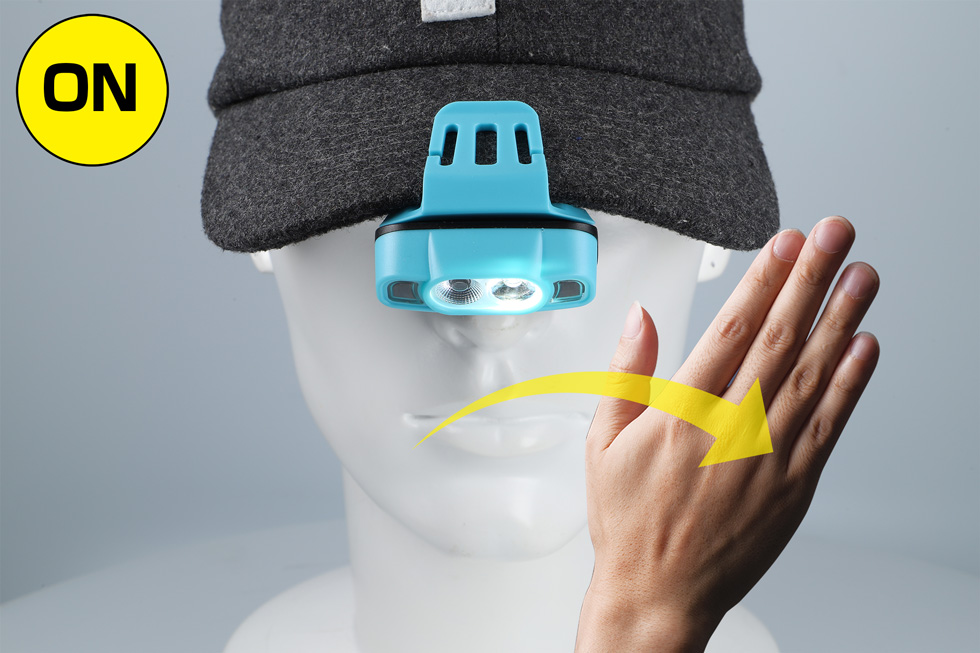

各モード点灯中、センサーモードスイッチを押すとモーションセンサースイッチモードが作動し、センサー部に手をかざす事で点灯/消灯操作が可能です。

※モードインジケーターが確認しづらい場合は、暗所にてご確認ください。

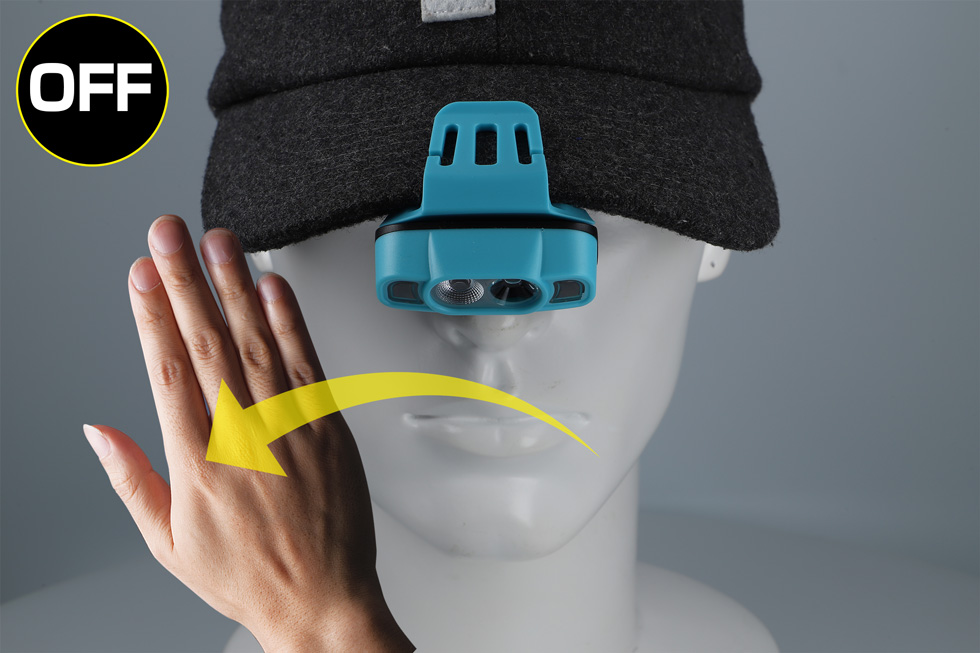

モーションセンサースイッチモードを作動させ、点灯中にライトの前に手をかざすと消灯

インスタントオフスイッチ機能

点灯後、一定時間経過後にスイッチを押すと、どのモードからでも一回の操作で消灯できます。

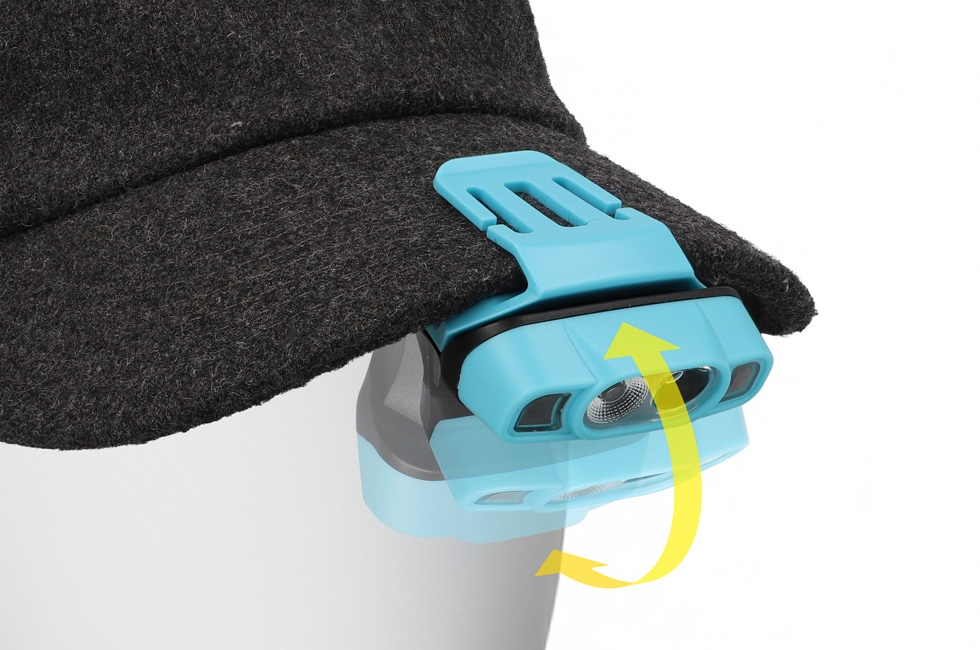

可動式ヘッド(約80°)

ライト本体が上下に可動し照射位置を調節できます。

充電方法／使用電池について

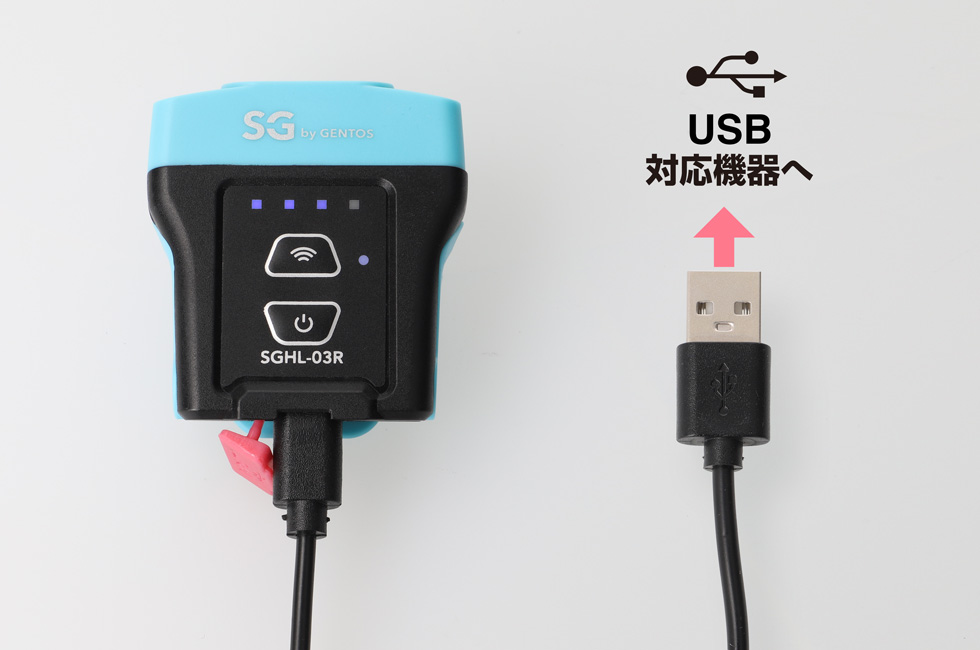

充電ポートカバーを開け、付属のUSB Type-Cケーブルを使用し充電してください。充電が開始されるとチャージングインジケーターが点灯します。

本製品は工場出荷時に点灯確認ができる程度に充電されていますが、必ず充電をしてからご使用ください。

●ライト本体、USB Type-Cケーブルの外観に異常がないこと、端子に歪みや汚れがないことを確認してから充電してください。
●接続部に直接触れたり、指を差し込んだりしないでください。
●付属のUSB Type-Cケーブル以外は使用しないでください。
●充電の際、USB Type-CコネクタはUSB Type-Cポートに水平に差し込んでください。
●USBハブを用いての接続、また接続する外部機器のUSBポートに複数のデバイスと同時接続しての接続・充電は絶対にしないでください。外部機器のUSBポートに直接接続してください。
●本製品はリチウムポリマー充電池を内蔵しています。性能を十分に発揮するため、「リチウムポリマー充電池について」をお読みのうえご使用ください。
●USB ACアダプターは付属していません。充電の際はパソコン等のUSBポート、または別売のUSB ACアダプター（AD-029FV）をご使用ください。PSEマークの付いた市販のUSB ACアダプター（5V/1Aまたは5V/2A）もお使いいただけます。

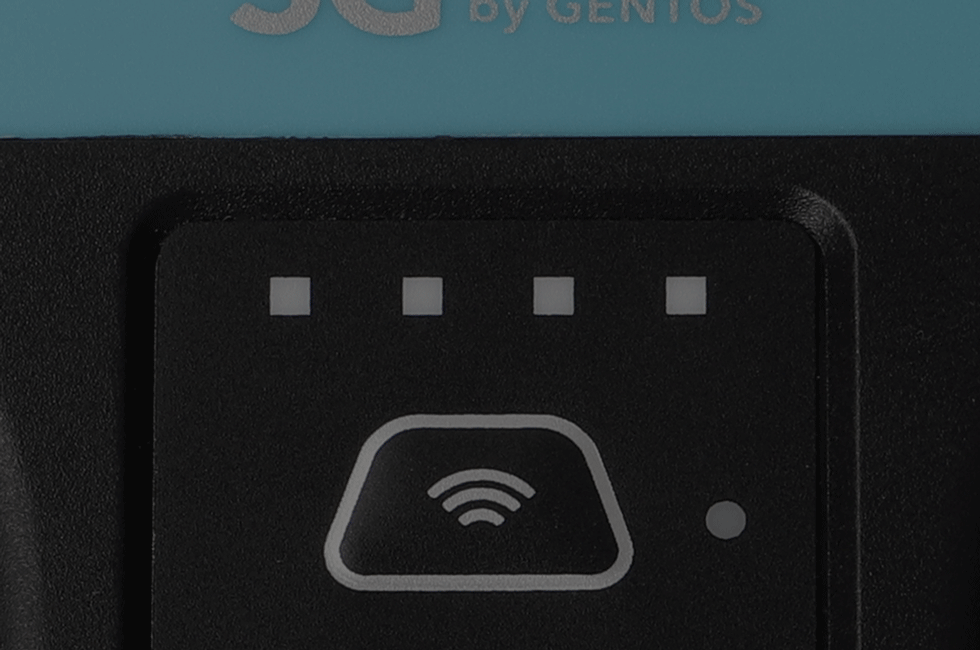

チャージングインジケーター

充電状況を4段階でお知らせする機能。

※インジケーターが確認しづらい場合は、暗所にてご確認ください。

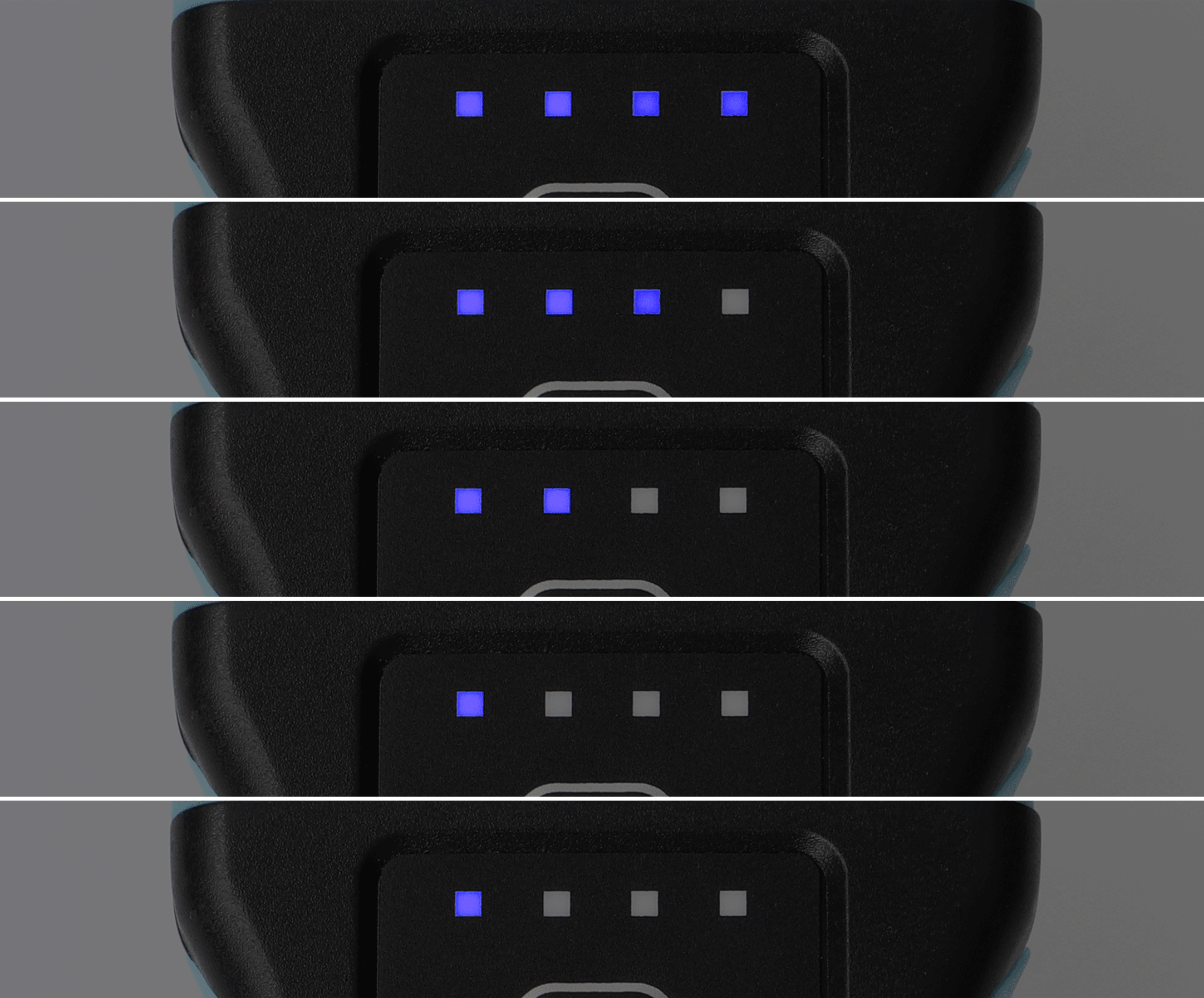

バッテリーインジケーター

点灯時の数秒間、電池残量を5段階でお知らせする機能。
電池容量が無くなると、正面のライトと同時に消灯します。

※インジケーターが確認しづらい場合は、暗所にてご確認ください。

【リチウムポリマー充電池について】

本製品はリチウムポリマー充電池を内蔵しています。性能を十分に発揮するため、下記をお読みのうえご使用ください。
● 充電時の注意
・充電は周辺温度が約5〜35℃の範囲内で行ってください。
・必ず付属のUSB Type-Cケーブルを使い、正しく接続して充電してください。
・接続部に直接触れたり、指を差し込んだりしないでください。
・自動車のシガーソケットから充電しないでください。故障の原因となります。
・充電時間及び点灯時間はあくまで目安であり、本体（充電池）の使用環境により異なります。
・充電完了の状態からさらに充電を続けると、充電池に負荷がかかり電池寿命が短くなります。充電が完了したら、すみやかにケーブルを抜いてください。
● 使用時の注意
・万一、製品に異常を感じた際は直ちに使用を中止し、お買い上げの販売店まで点検を依頼してください。
・高温状態での充電・使用・保管を行うと充電池の性能が著しく劣化します。
● 保管時の注意
・充電池の劣化を抑えるため、長期間使用しない場合でも定期的に充電してください。
・満充電状態、または電池残量の極端に少ない状態での保管は避けてください。充電池の性能や寿命の低下の原因になります。
※本製品のリチウムポリマー充電池の充放電サイクルは約300回です。充電しても点灯時間が著しく短くなってきた場合は、充電池の寿命です。この製品の充電池は交換が出来ません。
● 初めてお使いになる場合及び長期間使用しなかった場合
･充電池は長期間使用しなかった場合、自己放電により容量が低下します。ご使用の前に充電してください。

充電池の廃棄に関するお問い合わせは「お客様相談窓口」まで

保証規定

1.取扱説明の注意に従った正常な使用状態で故障した場合は、お買い上げ後1年間無料で修理・交換いたします。
2.購入証明書（販売店のレシート等）をもって保証の適用とさせていただきますので、購入証明書は大切に保管していただけますようお願いいたします。
3.修理品をご送付いただく際の送料は、お客様負担とさせていただきます。
4.保証期間内でも次の場合は有料修理になります。
　イ．誤用・乱用および取り扱い不注意による故障
　ロ．火災・地震・水害および盗難などの災害による故障
　ハ．不当な修理や改造および異常電圧に起因する故障
　二．使用中に生じたキズなどの外観上の変化
　ホ．消耗品および付属品の交換
5.本製品の使用または使用不能から生じた直接的または間接的損害に対し、弊社は一切の責任を負わないものとします。
6.本保証は日本国内においてのみ有効です。
　This warranty is valid only in Japan.

アフターサービス

「故障かな？」と思ったら･･･

▼ 点灯しない

原　因	対処方法
電池残量が無くなっている。	充電してください。

▼ 暗い

原　因	対処方法
電池残量が少なくなっている。	充電してください。

▼ センサーモードスイッチを押してもモーションセンサーが作動しない

原　因	対処方法
モーションセンサースイッチモードになっていない。	ノーマルスイッチモードで点灯させてから、センサーモードスイッチを押して切り替えてください。

「よくあるご質問」はこちら >

修理を依頼されるときは･･･

｢故障かな？と思ったら｣でご確認のあと、直らないときは、お客様の連絡先（お名前、住所、電話番号）・故障内容を明記※のうえ、購入証明書（販売店のレシート等）を添えて、製品を弊社修理ご依頼窓口まで直接お送りください。修理品をご送付いただく際は、適切な梱包のうえ、紛失などを防ぐため宅配便などをご利用ください。

※下記のURLからアフターサポート依頼書をダウンロードしていただくことができます。

修理の出し方ページ

https://www.gentos.jp/support/after/

使用方法などのご相談は･･･

製品についてのお問い合わせ先（お客様相談窓口）
＜電話でのお問合せ＞　0120-73-1668【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　03-3823-2558【受付時間】24時間受付

点検・修理に関するお問い合わせ先（物流センター修理係）
＜電話でのお問合せ＞　048-788-1311【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　048-770-6111【受付時間】24時間受付
