PRODUCT MANUAL 取扱説明

SGHL-02D 取扱説明

安全上の注意

ご使用になる人や他の人への危害、財産への損害を未然に防止するために守っていただきたいことを説明しています。

この表示の欄は「傷害を負う可能性、器物損壊の可能性がある」と考えられる内容です。

光を直接目に当てないでください。

乾電池の液が目に入った時は失明などのおそれがあるので、すぐに多量のきれいな水で洗い流し、医師の治療を受けてください。

短絡、分解、火中への投下などしないでください。

極端な低温・高温および湿気やほこりの多いところ、また直射日光の当たるところ（窓辺・車内等）での保管はしないでください。

発熱や発火、感電の原因になりますので、濡れた手で電池の交換をしないでください。

乳幼児の手の届かないところに保管してください。

定期的に点検してください。

使用上の注意

●本製品は連続点灯すると熱を持つ場合がございますが、発火や爆発の危険はありませんので安心してご使用ください。
●お手入れの際は、乾いた柔らかい布をご使用ください。
●本製品は1ｍまでの落下耐久がありますが、精密機器ですので、ていねいにお取り扱いください。落下耐久はライト本体のみの計測値です。
●本製品には1.5m防水機能がありますが、ダイビングライトではありませんので、水中での使用はしないでください。

●乾電池は⊕⊖の方向を正しく入れてください。
●使い切った乾電池は本体から取り出してください。
●長期間使用しない場合は、本体から乾電池を取り出して保管してください。乾電池の液漏れ、破壊などを起こし周囲を汚損する原因になります。
●新旧・異種の乾電池を混用しないでください。
●他社の充電式電池は使用しないでください。

●長期間使用しない場合は、ヘッドバンドをヘルメットから外して保管してください。
●ヘッドバンドがほこりや油などと長時間接していると、劣化する恐れがあります。
●ヘッドバンドは水に濡れるとすべりやすくなることがあります。

●モーションセンサースイッチモードで使用する場合、無線機の近くで使用するとライトが誤作動する可能性があります。その際はライト本体を無線機からなるべく離してご使用ください。
●センサーは手以外のものにも反応する場合があります。

セット内容

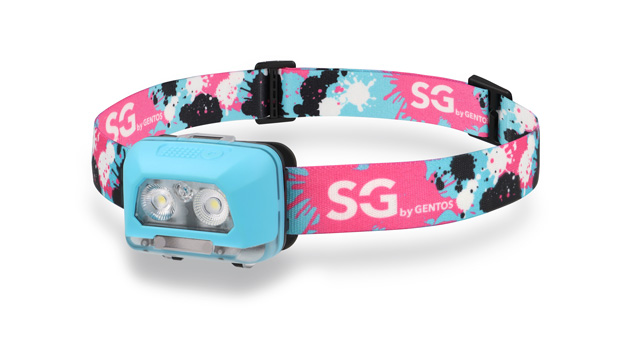

エスジーバイジェントス　ヘッドライトシリーズ　SGHL-02D

付属品

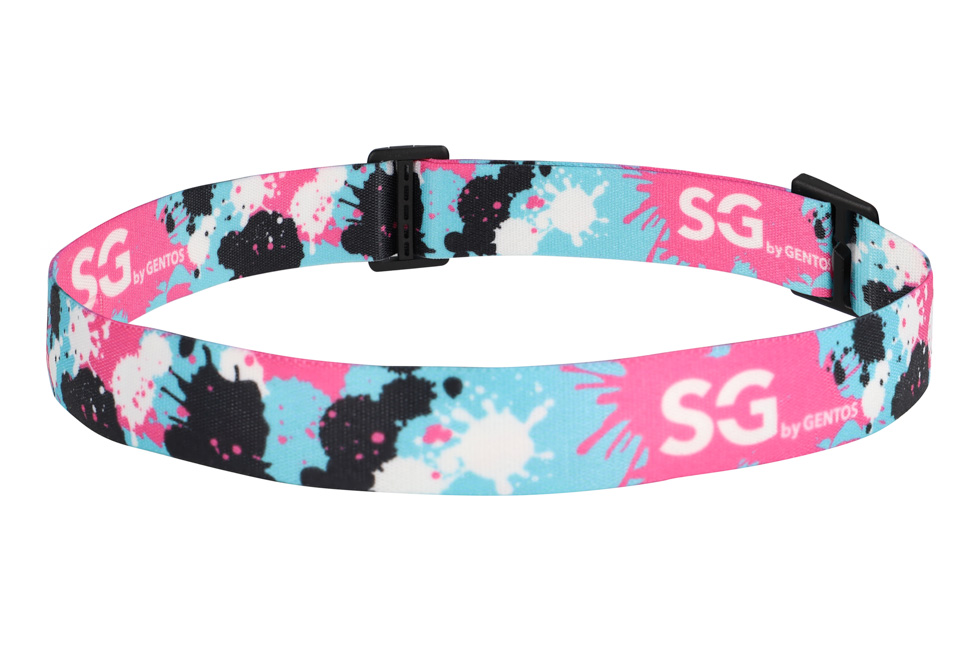

●すべり止め付きヘッドバンド（バンド幅：25mm）

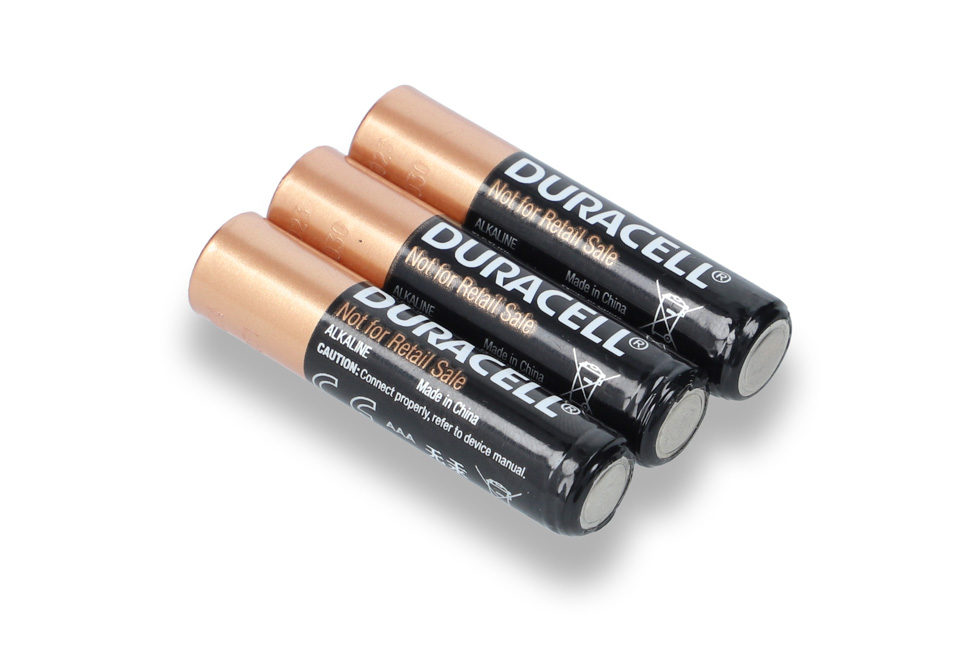

●単4形アルカリ電池 × 3本（テスト用）

※乾電池を電池ボックスへ挿入してからご使用ください。

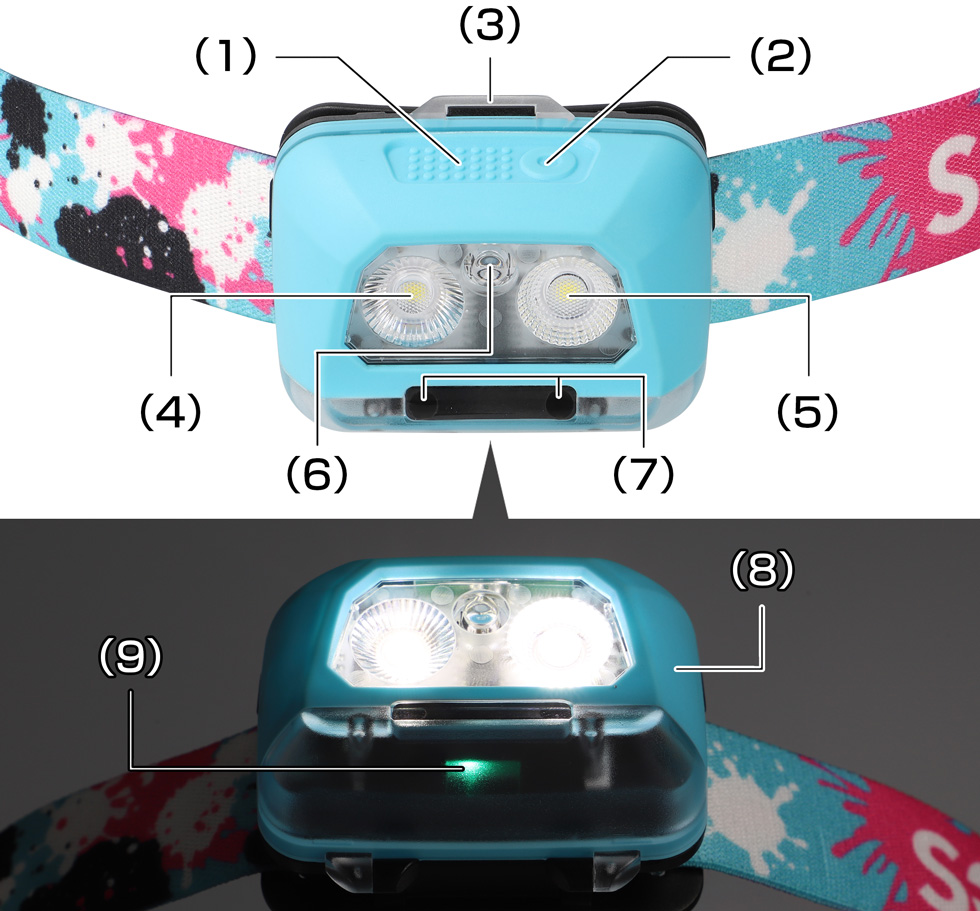

各部の名称

(1) 四角スイッチ（ノーマルスイッチ / スムースディマーコントロールスイッチ）　(2) 丸スイッチ（赤色LEDスイッチ(消灯時) / センサースイッチ(点灯時)）　(3) ツメ　(4) 白色LED（集光）　(5) 白色LED（拡散）　(6) サブ赤色LED　(7) センサー部　(8) 電池カバー　(9) バッテリーインジケーター / チャージングインジケーター

※LED素子には、個体差があるため、同じ型番の製品でも光色、明るさが異なることがあります。
※光源のLEDは交換できません。

仕様

使用光源	高輝度チップタイプ白色LED × 2個高輝度チップタイプ赤色LED × 1個
明るさ	【スポットライト】約 250ルーメン（強）約 15ルーメン（弱）【フラッドライト】約 210ルーメン（強）約 5ルーメン（弱）【全点灯】約 400ルーメン（強）約 40ルーメン（弱）【赤色LED】約 14ルーメン
使用電池	単4形アルカリ電池 × 3本(テスト用付属)
点灯時間	【スポットライト】実用点灯（強）約 5時間実用点灯（弱）約 48時間【フラッドライト】実用点灯（強）約 6時間実用点灯（弱）約 130時間【全点灯】実用点灯（強）約 3時間実用点灯（弱）約 19時間【赤色LED】点灯約 6.5時間点滅約 50時間
照射特性	照射角固定　スポットビーム、ワイドビーム
照射距離	59m （最大時：スポットビーム時）
本体サイズ	ヘッド部分：約幅58.84 × 高さ46.08 × 奥行35.28mm
本体質量	約99g （電池含む）

● 製品の性能表記はアルカリ電池を使用した場合の数値です。
● 点灯時間は、最大光量から10％の明るさになるまでの連続点灯時間です。点灯・消灯をくり返したり、使用環境によっては、点灯時間が極端に短くなる場合があります。
● 照射距離とは、満月時の月光以上の明るさで照らすことのできる距離をいいます。
● 照射距離は理論値であり、実際には使用場所の温度・湿度その他の条件により多少前後する場合があります。
● 明るさが同じ機種でも、レンズやリフレクターなどによる照射特性に応じて照射距離は変化します。

SPECIFICATION（ANSI FL1 STANDARD）

	明るさ (ルーメン)	点灯時間（時間）	照射距離（メートル）	光度（カンデラ）
スポットライト強	250	5	59	861
弱	15	48	15	56
フラッドライト強	210	6	21	114
弱	5	130	3	2
全点灯強	400	3	57	813
弱	40	19	21	107
赤色LED　点灯	14	6.5	22	125
赤色LED　点滅	–	50	–	–

保護等級	落下耐久 (メートル)
IPX8 (1.5m防水)	1m

ANSI FL1 STANDARDとは

ANSIとは、American National Standards Instituteの略称です。アメリカ合衆国における工業規格の標準化を行う機関のことで、FL1 Standardとはフラッシュライトの性能評価規格です。
ジェントスはこのANSI FL1 Standardという規格に基づいて明るさ、点灯時間、照射距離、カンデラ、落下耐久、防水性能/耐水性能を測定して記載しています。

測定項目
●明るさ（ルーメン )
ルーメン（単位：lm）とは、ライトなどの光源からいろいろな方向に出ている光全部を測定した明るさを表す単位で光束と呼ばれます。

●点灯時間
ライトに新しい乾電池もしくは満充電状態の充電池を入れて連続点灯させ、最大光量の10%になるまでの時間です。
※連続で点灯させていると、10％以下でも点灯するため記載の表記以上に長時間点灯する場合があります。
※スイッチのオン・オフを繰り返したり、使用環境によっては点灯時間が極端に短くなる場合があります。その原因は、スイッチを入れた時に明るさを出そうとして電力を消費するためです。

●照射距離
照射距離とは満月時の月光以上の明るさ（0.25ルクス※）で照らすことができる距離のことです。理論値のため実際の距離と前後する場合があります。
明るさと照射距離は必ずしも比例はしません。レンズやリフレクターの性能、ワイドビームやスポットビームなどの照射特性等で変化します。ジェントスでは、一番照射距離が長い状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）で計算を行っています。
※ルクス（単位：lux）とは、光が物体の表面を照らす明るさの量を表す単位のことで照度と呼ばれます。

●カンデラ
カンデラ（単位：cd）とは、ある方向に対する光の強さを数値で表わした単位で、光度と呼ばれます。ジェントスのライトの場合、一番光が強くなる状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）の照射面中央の光の強さを測定しています。

●落下耐久
アクセサリー等をすべて付属した状態での製品を6面（上下・左右・前後）から各1回ずつコンクリート面に落として試験を行います。キズなどの外観上の変化にかかわらず、落下しても点灯確認ができる高さを表記しています。
※製品を2mの高さから落として問題がなかったとしても、中に入っている電池の落下耐久が2mを満たしていない場合がありますのでご注意ください。ジェントスのパッケージに記載されている数値は本体のみの測定値となっています。

●耐水性能表示 / 防水性能表示
耐水性能表示：耐水性能は飛沫や噴流に対する耐水性のことです。IPX2～IPX6と書かれた製品にこのマークがついています。ジェントスの製品パッケージにおいて、IPX4は防滴、IPX5は防噴流、IPX6は耐水と表記されています。一般的に日常生活用防水と言われているのはIPX4相当の耐水性のことです。
防水性能表示：防水性能は潜水に対する防水性のことです。 IPX7,IPX8と書かれた製品にこのマークがついています。マーク内に書かれた〇mは水深を表し、〇mまで30分間製品を水に沈めた後、点灯できた場合に記載されます。製品パッケージにおいては、防水と表記されています。

ジェントスでは前述の耐水/防水性能をJIS C 0920 (IEC 60529)に基づき測定を行っています。
保護等級はIP〇〇という文字列で表し、IPの文字のすぐ右隣は粉塵（塵や砂、埃など）に対する保護等級（外来固形物に対する保護等級）を表し、一番右は水の浸入に対する保護等級を表しています。
粉塵は0～6まで、水は0～8までの数字で保護等級を表しています。

使用方法／機能説明

使用方法

四角スイッチ（ノーマルスイッチ / スムースディマーコントロール）

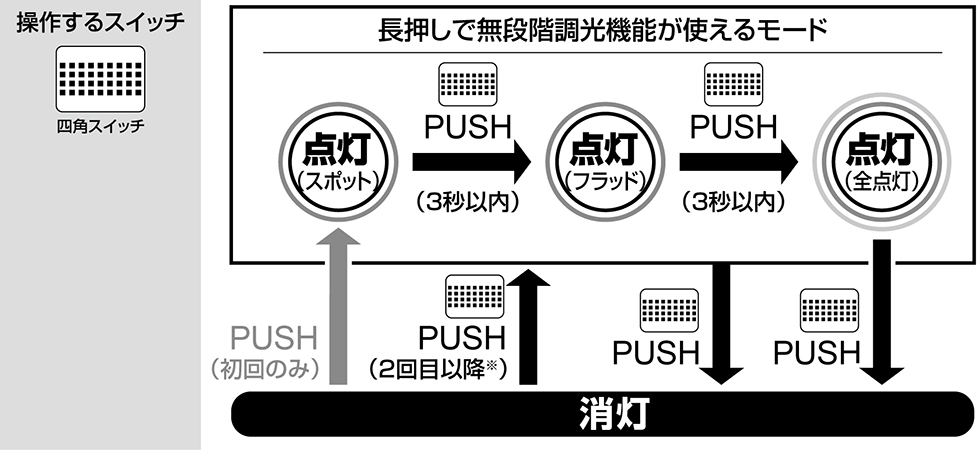

●ノーマルスイッチ操作（白色LEDのみ）

消灯時、下図のように操作すると3種類のモードに切り替えができます。
スポットライト > フラッドライト > 全点灯 > OFF

※2回目以降：前回消灯時のモードで点灯

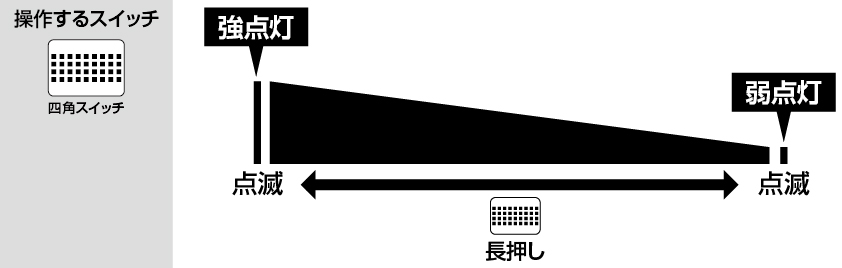

● スムースディマーコントロール（白色LEDのみ）

白色LEDの各点灯モードで点灯中、下図のように操作すると無段階で調光ができます。

丸スイッチ（赤色LEDスイッチ（消灯時） / センサースイッチ（点灯時））

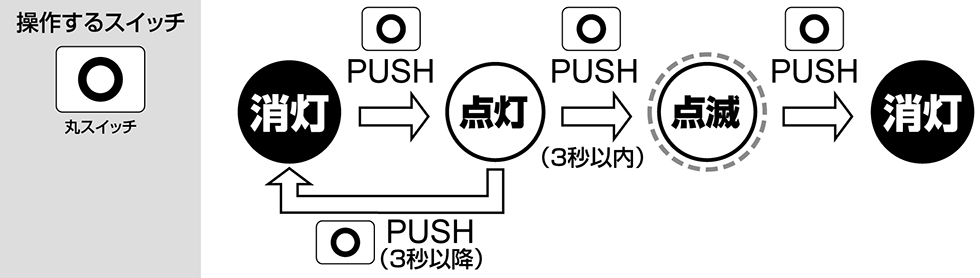

● 赤色LEDスイッチ(消灯時)

消灯時、下図のように操作すると２段階の点灯モードに切り替えができます。
点灯 > 点滅 > OFF

● モーションセンサースイッチモードへの切り替え方法(点灯時)

白色LEDの各モードで点灯中、下図のようにノーマルスイッチモードまたはモーションセンサースイッチモードに切り替えることができます。

※モーションセンサースイッチモードに切り替わり時のみ、本体下部インジケーターが点滅します
※モーションセンサースイッチモードに切り替えた後、2秒以内に四角スイッチを押すと、スポットライト・フラッドライト・全点灯の各モードに切り替えられます。また、スイッチを長押しすると、無段階で調光が可能です。

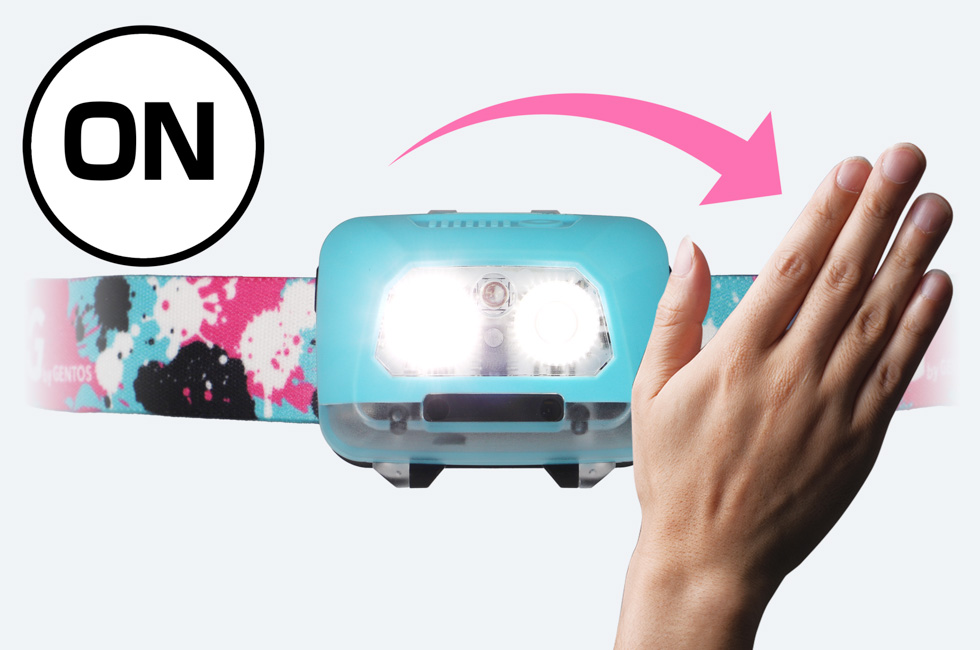

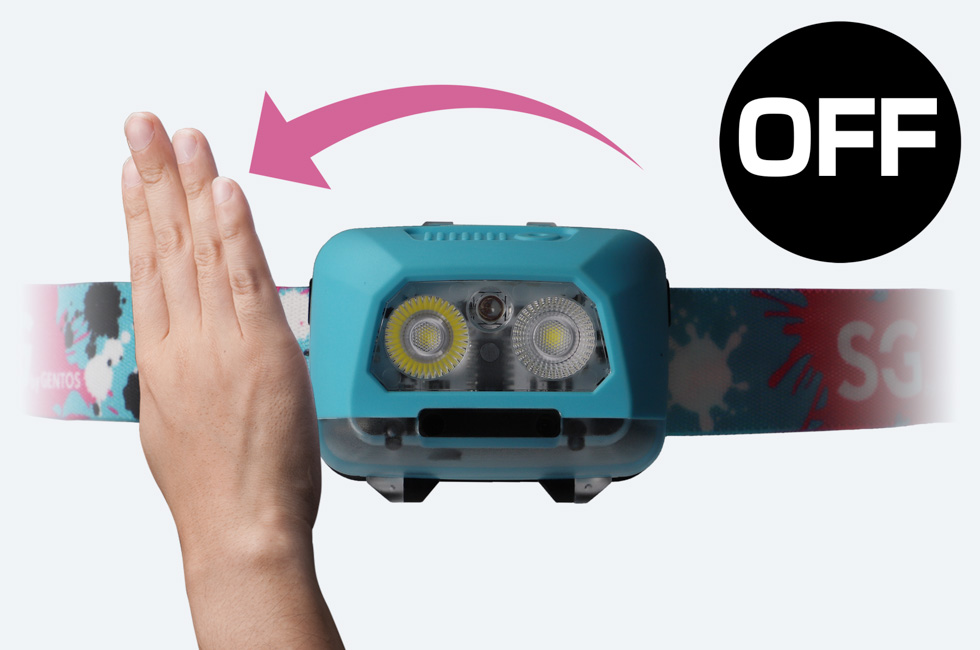

モーションセンサースイッチモード

白色LED点灯中に丸スイッチスイッチを押すと、モーションセンサースイッチモードが作動します。センサー部に手をかざすことで点灯 / 消灯操作が可能です。

インスタントオフスイッチ機能

点灯後、一定時間経過後にスイッチを押すと、どのモードからでも一回の操作で消灯できます。

モードメモリー機能

再点灯時、前回消灯したモードで点灯します。

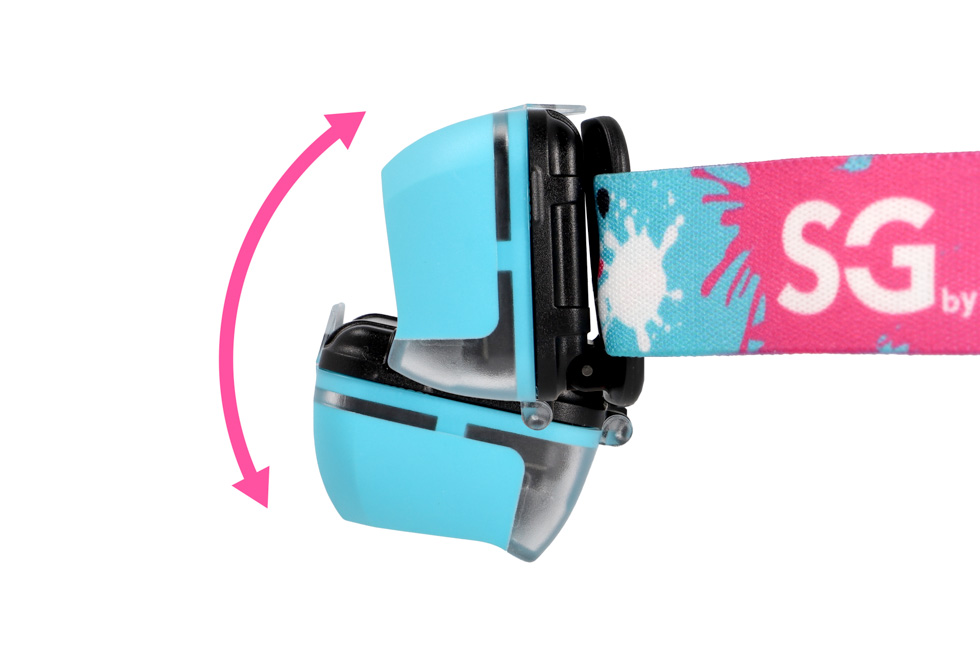

可動式ヘッド(約75°)

ヘッド部を上下に可動し照射位置を調節できます。

電池交換／使用電池について

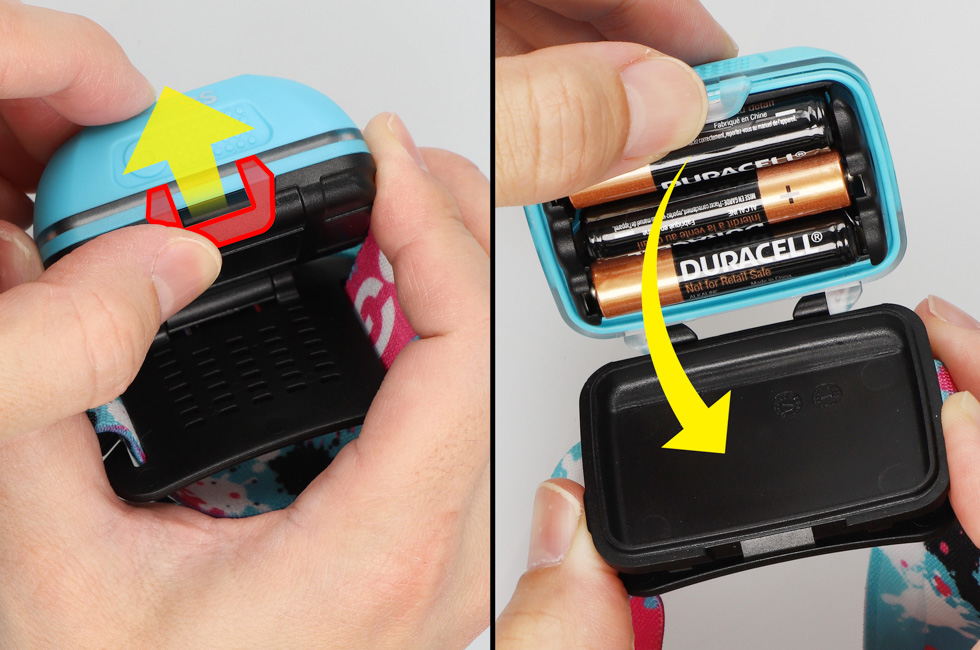

電池の交換方法

ツメを押し上げながら開き、乾電池を交換する。

※閉める際は、「カチッ」と音が鳴るまで、最後までしっかり閉めてください。

●お買い上げ時に付属している電池はテスト用※のため、記載の点灯時間に満たないことがあります。
（※テスト用電池とは本機の動作確認をするための電池のことで、本体価格に電池代は含まれておりません。）

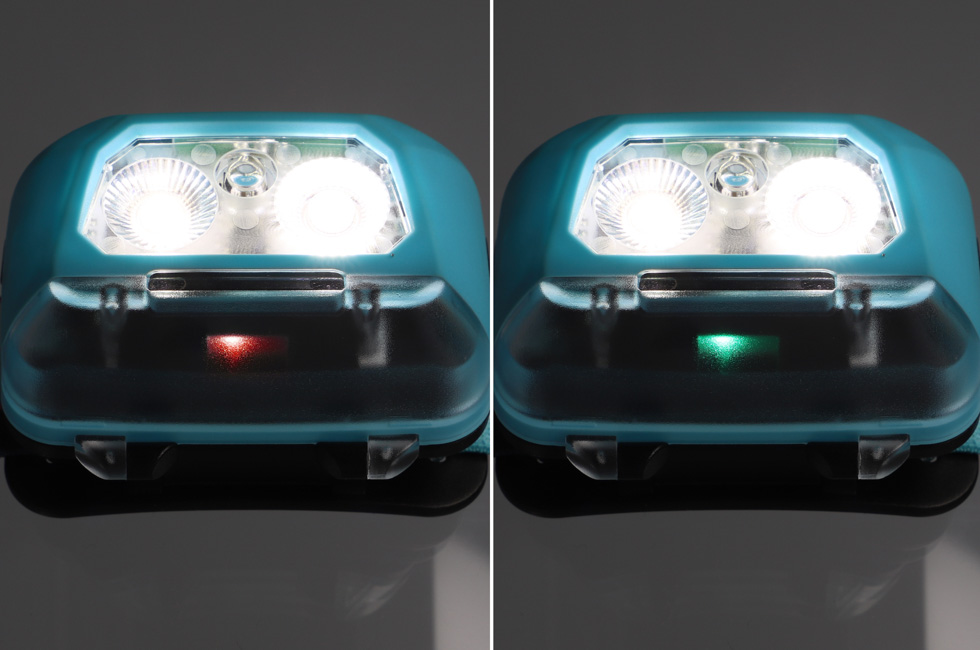

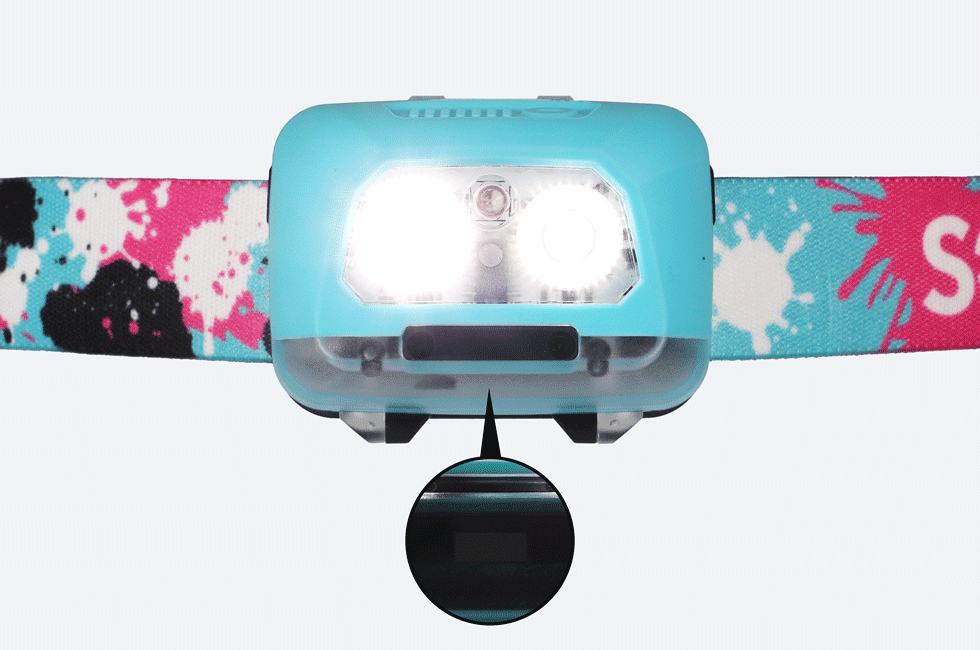

バッテリーインジケーター

電池残量をお知らせする機能。
●緑点灯：十分な電池残量があります。ライト点灯後、約5秒間表示。
●赤点灯：電池残量がありません。ライト点灯後、常時点灯。

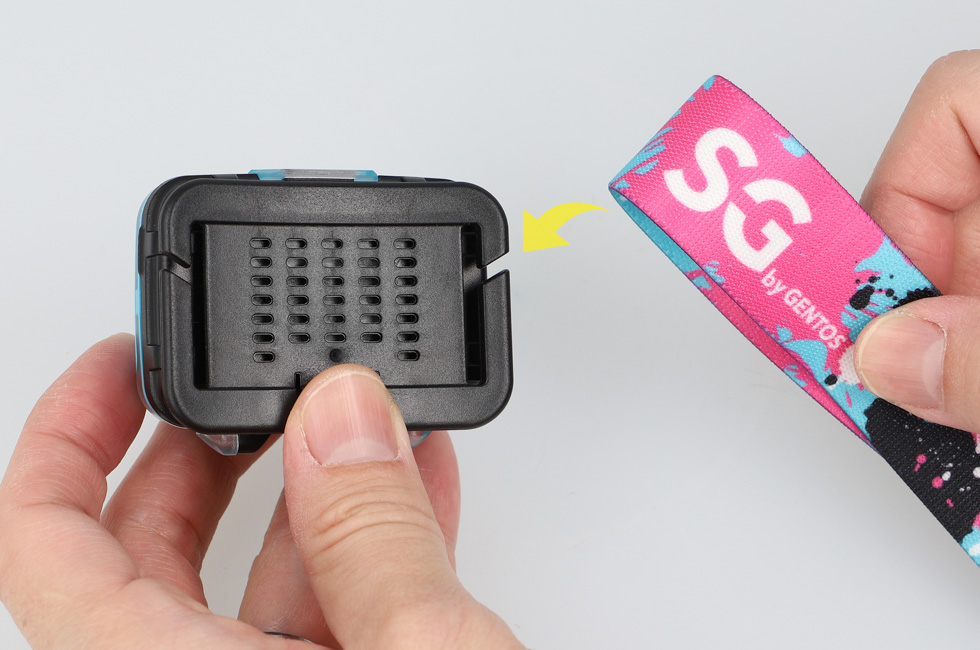

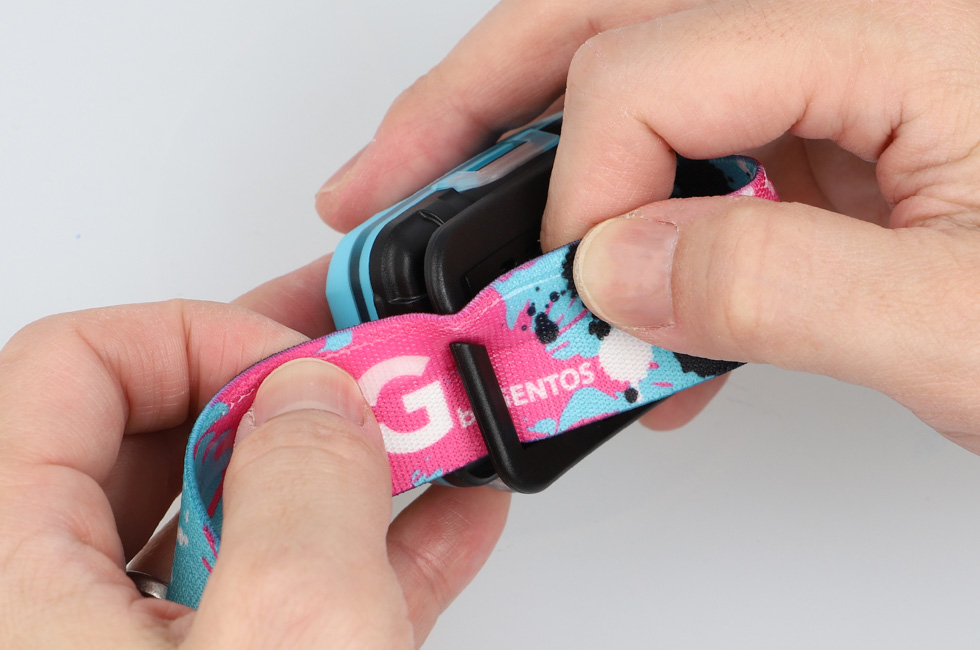

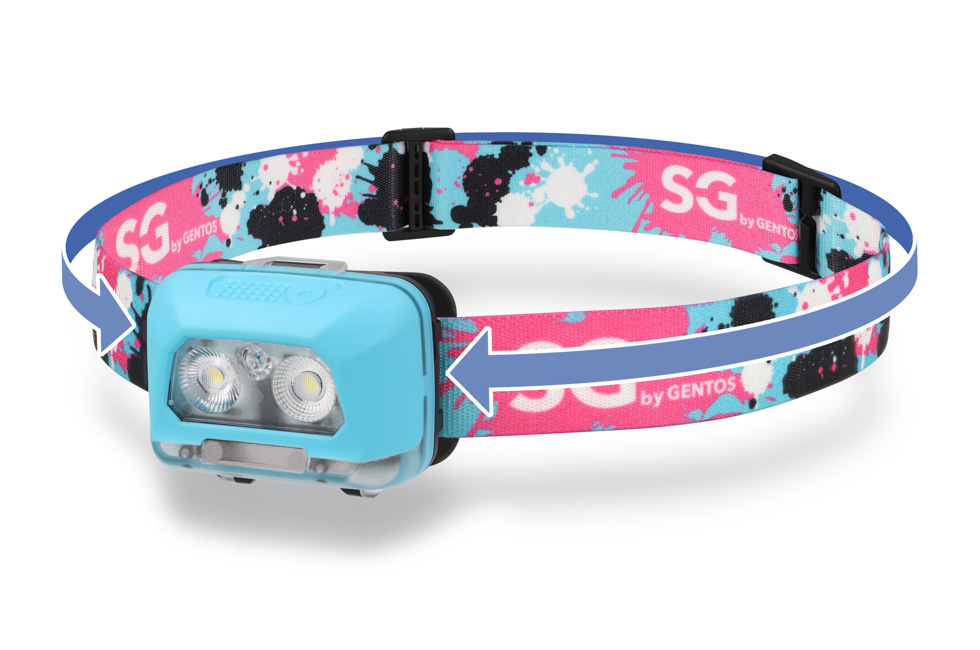

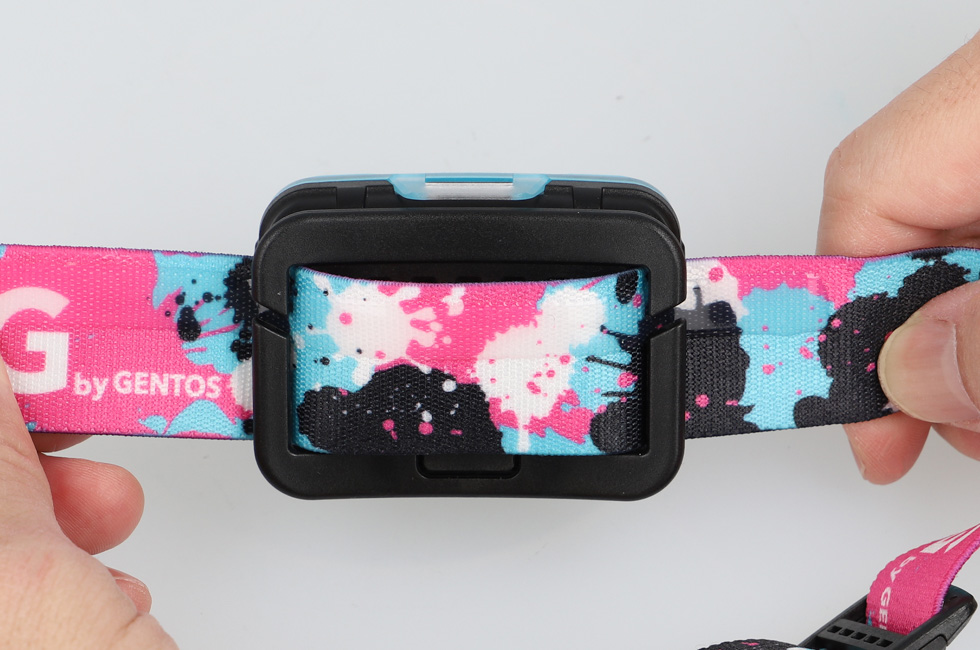

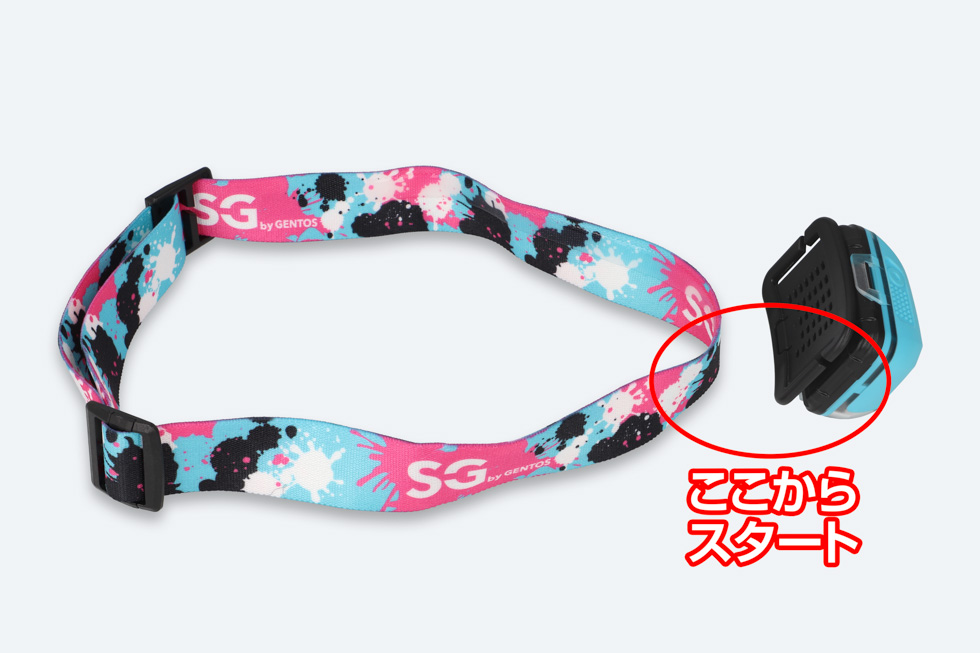

すべり止め付きヘッドバンド取り付け方法

下図の通りヘッドバンドの取り付けが可能です。

保証規定

1.取扱説明の注意に従った正常な使用状態で故障した場合は、お買い上げ後1年間無料で修理・交換いたします。
2.購入証明書（販売店のレシート等）をもって保証の適用とさせていただきますので、購入証明書は大切に保管していただけますようお願いいたします。
3.修理品をご送付いただく際の送料は、お客様負担とさせていただきます。
4.保証期間内でも次の場合は有料修理になります。
　イ．誤用・乱用および取り扱い不注意による故障
　ロ．火災・地震・水害および盗難などの災害による故障
　ハ．不当な修理や改造および異常電圧に起因する故障
　二．使用中に生じたキズなどの外観上の変化
　ホ．消耗品および付属品の交換
5.本製品の使用または使用不能から生じた直接的または間接的損害に対し、弊社は一切の責任を負わないものとします。
6.本保証は日本国内においてのみ有効です。
　This warranty is valid only in Japan.

アフターサービス

「故障かな？」と思ったら･･･

▼ 点灯しない

原　因	対処方法
電池残量が無くなっている。	新しい乾電池に取り替えください。
電池の入れ方が逆になっている。	電池を正しい向きで入れてください。
電池カバーが正しくしまっていない。	最後までしっかりしめてください。

▼ 暗い

原　因	対処方法
電池残量が少なくなっている。	新しい乾電池に取り替えてください。

「よくあるご質問」はこちら >

修理を依頼されるときは･･･

｢故障かな？と思ったら｣でご確認のあと、直らないときは、お客様の連絡先（お名前、住所、電話番号）・故障内容を明記※のうえ、購入証明書（販売店のレシート等）を添えて、製品を弊社修理ご依頼窓口まで直接お送りください。修理品をご送付いただく際は、適切な梱包のうえ、紛失などを防ぐため宅配便などをご利用ください。

※下記のURLからアフターサポート依頼書をダウンロードしていただくことができます。

修理の出し方ページ

https://www.gentos.jp/support/after/

使用方法などのご相談は･･･

製品についてのお問い合わせ先（お客様相談窓口）
＜電話でのお問合せ＞　0120-73-1668【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　03-3823-2558【受付時間】24時間受付

点検・修理に関するお問い合わせ先（物流センター修理係）
＜電話でのお問合せ＞　048-788-1311【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　048-770-6111【受付時間】24時間受付
