PRODUCT MANUAL 取扱説明

EX-350H 取扱説明

安全上の注意

ご使用になる人や他の人への危害、財産への損害を未然に防止するために守っていただきたいことを説明しています。

この表示の欄は「傷害を負う可能性、器物損壊の可能性がある」と考えられる内容です。

光を直接目に当てないでください。

乾電池の液が目に入ったときは失明などのおそれがあるので、すぐに多量のきれいな水で洗い流し、医師の治療をうけてください。

短絡、分解、火中への投下などしないでください。

極端な低温・高温および湿気やほこりの多いところ、また直射日光のあたるところ（窓辺・車内等）での保管はしないでください。

発熱や発火、感電の原因になりますので、濡れた手で電池の交換をしないでください。

乳幼児の手の届かないところに保管してください。

定期的に点検してください。

使用上の注意

●本製品は連続点灯すると熱を持つ場合がございますが、発火や爆発の危険はありませんので安心してご使用ください。
●お手入れの際は、乾いた柔らかい布をご使用ください。
●本製品は10ｍまでの落下耐久がありますが、精密機器ですので、ていねいにお取り扱いください。落下耐久はライト本体のみの計測値です。
●本製品には2m防水機能がありますが、ダイビングライトではありませんので、水中での使用はしないでください。

●本製品は工場出荷時に点灯確認ができる程度に充電されています。ご使用になる前に、「充電方法」に従って必ず充電をしてください。
●ライト本体、専用充電池、USB Type-Cケーブルの外観に異常がないこと、端子に歪みや汚れがないことを確認してから充電してください。
●接続部に直接触れたり、指を差し込んだりしないでください。
●付属のUSB Type-Cケーブル以外は使用しないでください。
●充電の際、USB Type-CコネクタはUSB Type-Cポートに水平に差し込んでください。
●USBハブを用いての接続、また接続する外部機器のUSBポートに複数のデバイスと同時接続しての接続・充電は絶対にしないでください。外部機器のUSBポートに直接接続してください。
●本製品はリチウムポリマー充電池を付属しています。性能を十分に発揮するため、「専用リチウムポリマー充電池について」をお読みのうえご使用ください。
●付属の専用充電池以外の充電池は使用しないでください。
●専用充電池は正しい向きで入れてください。
●USB ACアダプターは付属していません。充電の際はパソコン等のUSBポート、または別売のUSB ACアダプター（AD-029FV）をご使用ください。PSEマークの付いた市販のUSB ACアダプター(5V/1Aまたは5V/2A)もお使いいただけます。
●充電中は点灯しません。スイッチ操作をしないでください。

●乾電池は別売です。
●電池スペーサーは使用しないでください。
●乾電池は⊕⊖の方向を正しく入れてください。
●乾電池、および市販の単1形充電池は充電することはできません。
●乾電池挿入時は充電しないでください。
●使い切った乾電池は本体から取り出してください。
●長期間使用しない場合は、本体から乾電池を取り出して保管してください。乾電池の液漏れ、破壊などを起こし周囲を汚損する原因になります。
●新旧・異種の乾電池を混用しないでください。
●USB出力の定格はDC5V/1Aです。定格を超えて使用しないでください。
●給電を行う際は、充電する機器の取扱説明書にてUSB充電に対応しているかご確認ください。機器によっては充電できない場合があります。
●給電の際、接続する機器のデータが消えてしまう可能性があります。あらかじめバックアップ等をとってからご使用ください。
●本体の充電と他の機器への給電は同時に行わないでください。故障や発火の原因となります。
●本体を充電中にUSB出力はできません。
●同一のUSB Type-Cケーブルで充電・給電用のジャック同士を接続しないでください。
●給電中は本体を点灯させないでください。故障や発火の原因となります。

※不意のバッテリー切れに備え、予備の専用充電池や乾電池、ライトの携行をおすすめします。

セット内容

エクスプローラー　EX-350H

付属品

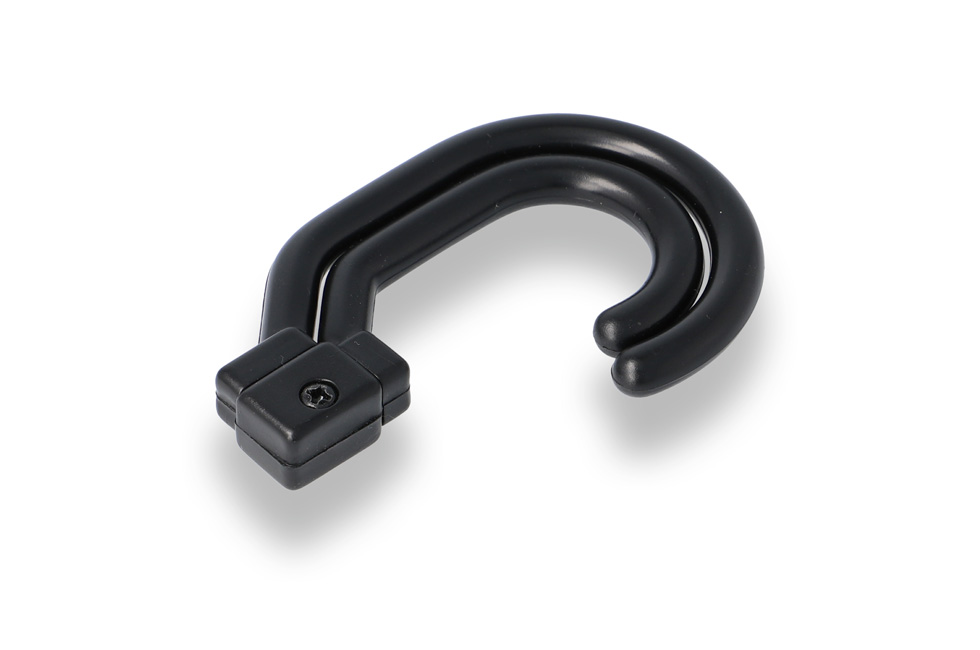

●ハンガーフック

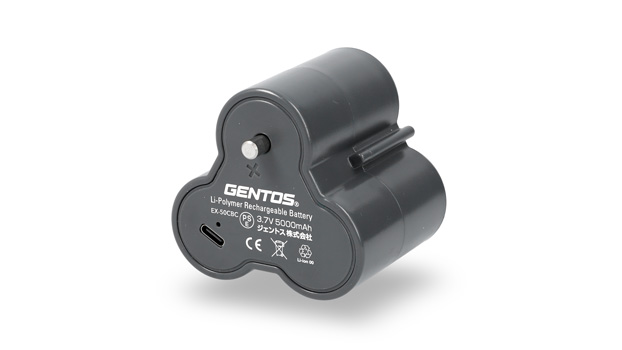

●専用充電池（型番：EX-50CBC）

●USB Type-Cケーブル(50cm)

※付属のUSB Type-Cケーブルは画像と形状が異なる場合がございますが、問題なくご使用いただけます。

各部の名称

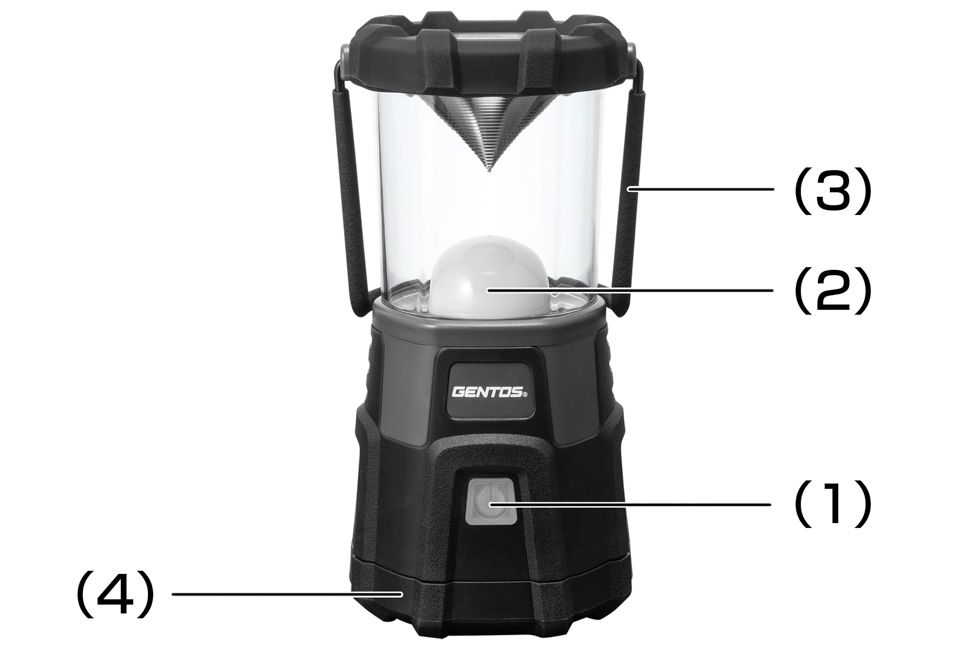

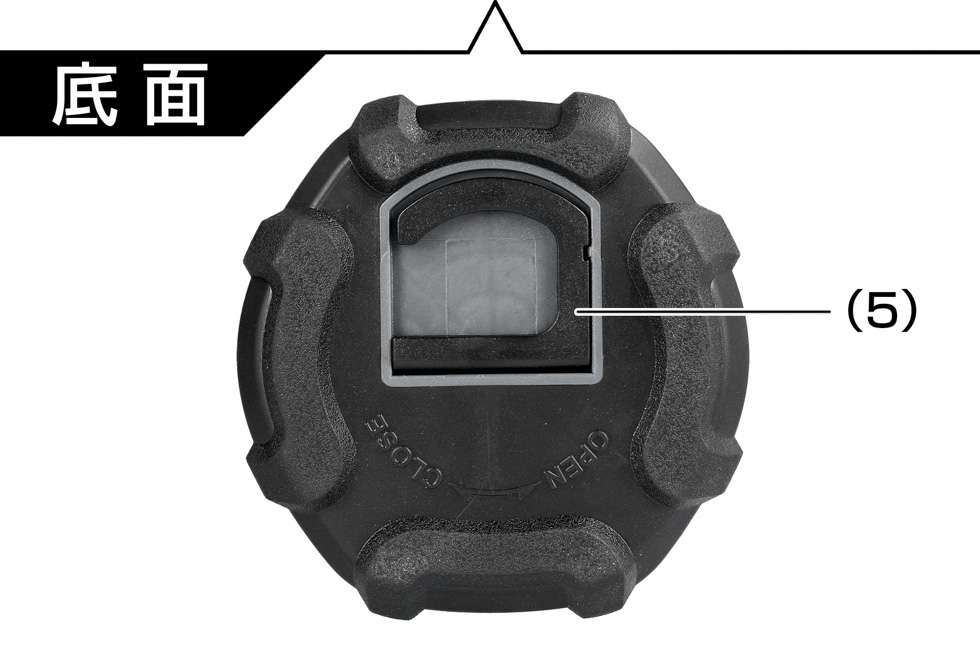

(1) スイッチ / インジケーター　(2) LED　(3) キャリングハンドル　(4) 電池蓋　(5) ビルトインフック

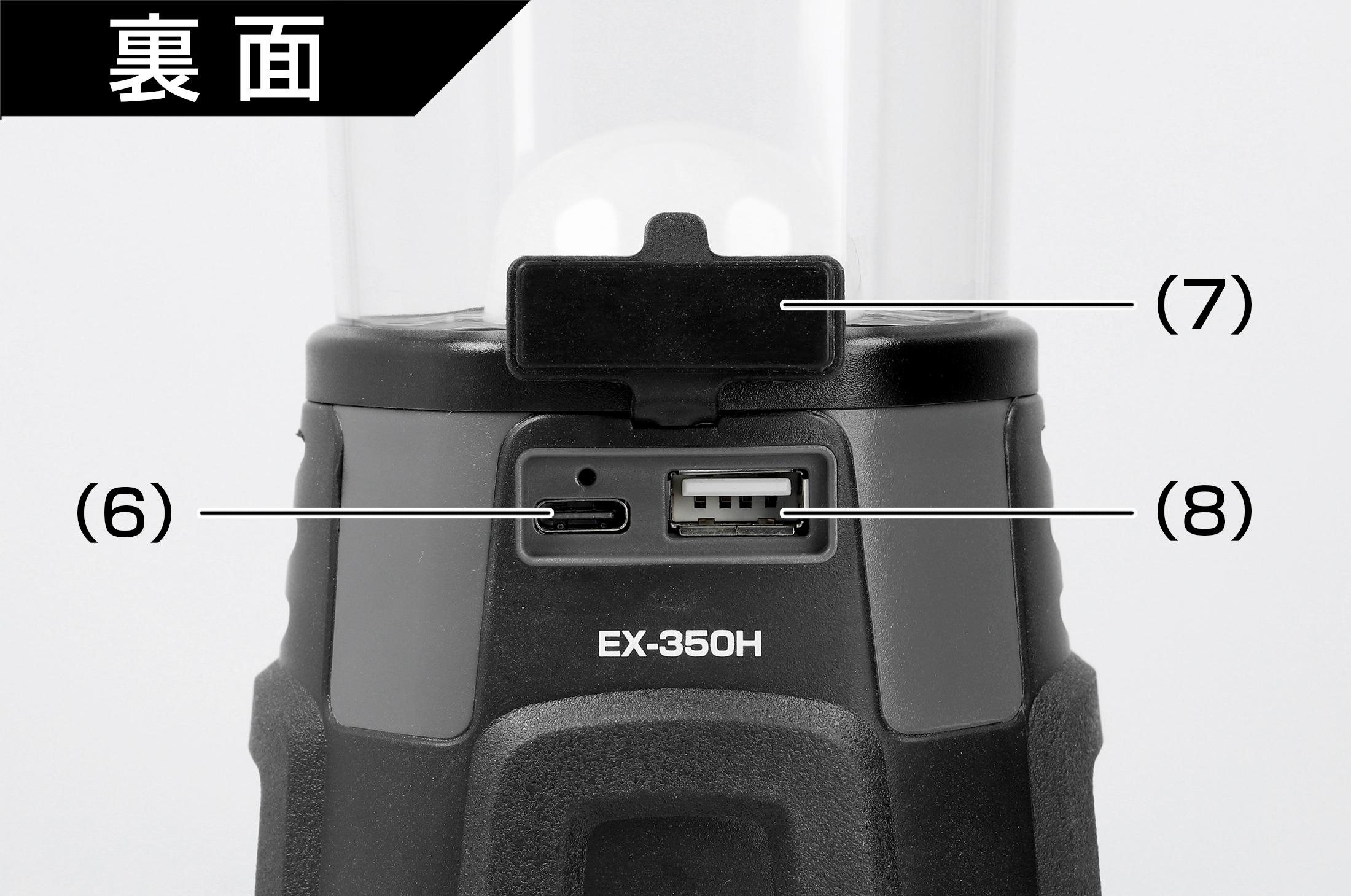

(6) USB Type-Cポート（充電用）　(7) USBポートカバー　(8) USBポート（給電用）

※LED素子には、個体差があるため、同じ型番の製品でも光色、明るさが異なることがあります。
※光源のLEDは交換できません。

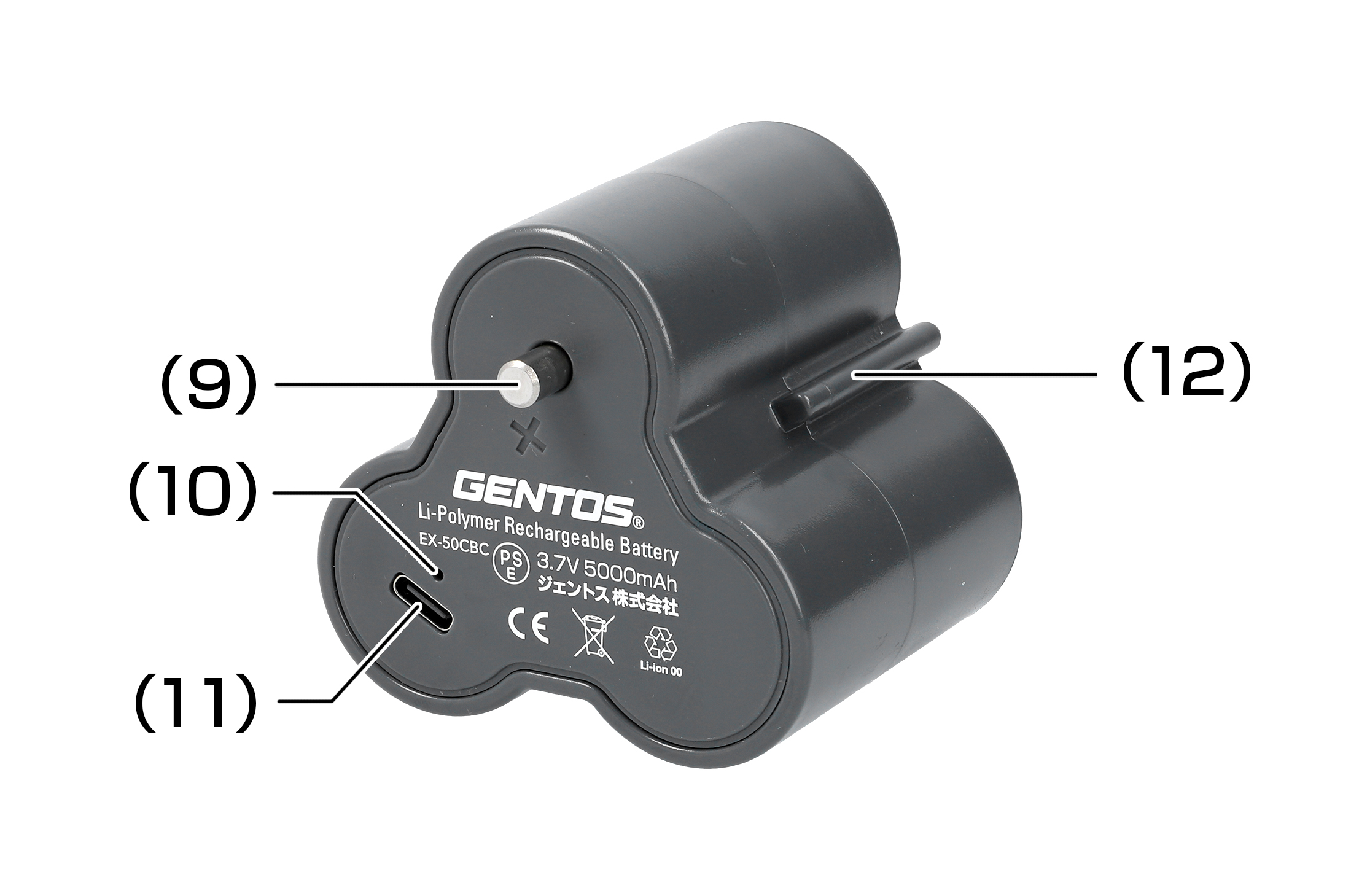

(9) プラス端子　(10) チャージングインジケーター　(11) USB Type-Cポート（充電用）　(12) ガイドレール

仕様

使用光源	高輝度チップタイプ白色 LED × 3個高輝度チップタイプ暖色 LED × 2個
明るさ	白色モード約 60ルーメン（弱）約 1400ルーメン（強）昼白色モード約 40ルーメン（弱）約 970ルーメン（強）暖色モード約 30ルーメン（弱）約 650ルーメン（強）
使用電池	専用リチウムポリマー充電池 3.7V 5000mAh 18.5Wh（付属）または、単1形アルカリ電池 × 3本(別売)
充電時間	約6時間　電池寿命：充放電約300回※
点灯時間	白色モード実用点灯（弱）約 148時間実用点灯（強）約 7時間昼白色モード実用点灯（弱）約 220時間実用点灯（強）約 11時間暖色モード実用点灯（弱）約 269時間実用点灯（強）約 15時間暖色キャンドルモード約 33時間
本体サイズ	約 φ102.20 × 高さ189mm
本体質量	約680g

※充電回数が300回を超えると、電池容量は20％程度減少します。
※充電時間 ： 約6時間（充電時間は使い切った充電池を満充電する場合の目安で、電池残量や使用頻度、周囲温度、USB接続機器によって変化します。）
● 製品の性能表記は専用充電池を使用した場合の数値です。
● 別売の単1形アルカリ電池×3本でも使用できますが、その場合は上記仕様とは異なります。
● 点灯時間は、最大光量から10％の明るさになるまでの連続点灯時間です。点灯・消灯をくり返したり、使用環境によっては、点灯時間が極端に短くなる場合があります。
● 照射距離とは、満月時の月光以上の明るさで照らすことのできる距離をいいます。
● 照射距離は理論値であり、実際には使用場所の温度・湿度その他の条件により多少前後する場合があります。
● 明るさが同じ機種でも、レンズやリフレクターなどによる照射特性に応じて照射距離は変化します。

SPECIFICATION（ANSI FL1 STANDARD）

	明るさ (ルーメン)	点灯時間（時間）	照射距離（メートル）	光度（カンデラ）
白色モード弱	60	148	5	7
強	1400	7	25	155
昼白色モード弱	40	220	5	5
強	970	11	21	111
暖色モード弱	30	269	3	3
強	650	15	16	61
暖色キャンドルモード	–	33	–	–

保護等級	落下耐久 (メートル)
IP68 (防塵・2m防水)	10m

ANSI FL1 STANDARDとは

ANSIとは、American National Standards Instituteの略称です。アメリカ合衆国における工業規格の標準化を行う機関のことで、FL1 Standardとはフラッシュライトの性能評価規格です。
ジェントスはこのANSI FL1 Standardという規格に基づいて明るさ、点灯時間、照射距離、カンデラ、落下耐久、防水性能/耐水性能を測定して記載しています。

測定項目
●明るさ（ルーメン )
ルーメン（単位：lm）とは、ライトなどの光源からいろいろな方向に出ている光全部を測定した明るさを表す単位で光束と呼ばれます。

●点灯時間
ライトに新しい乾電池もしくは満充電状態の充電池を入れて連続点灯させ、最大光量の10%になるまでの時間です。
※連続で点灯させていると、10％以下でも点灯するため記載の表記以上に長時間点灯する場合があります。
※スイッチのオン・オフを繰り返したり、使用環境によっては点灯時間が極端に短くなる場合があります。その原因は、スイッチを入れた時に明るさを出そうとして電力を消費するためです。

●照射距離
照射距離とは満月時の月光以上の明るさ（0.25ルクス※）で照らすことができる距離のことです。理論値のため実際の距離と前後する場合があります。
明るさと照射距離は必ずしも比例はしません。レンズやリフレクターの性能、ワイドビームやスポットビームなどの照射特性等で変化します。ジェントスでは、一番照射距離が長い状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）で計算を行っています。
※ルクス（単位：lux）とは、光が物体の表面を照らす明るさの量を表す単位のことで照度と呼ばれます。

●カンデラ
カンデラ（単位：cd）とは、ある方向に対する光の強さを数値で表わした単位で、光度と呼ばれます。ジェントスのライトの場合、一番光が強くなる状態（一番明るい点灯モードかつ、フォーカスコントロール可能の場合はスポットビームにした時）の照射面中央の光の強さを測定しています。

●落下耐久
アクセサリー等をすべて付属した状態での製品を6面（上下・左右・前後）から各1回ずつコンクリート面に落として試験を行います。キズなどの外観上の変化にかかわらず、落下しても点灯確認ができる高さを表記しています。
※製品を2mの高さから落として問題がなかったとしても、中に入っている電池の落下耐久が2mを満たしていない場合がありますのでご注意ください。ジェントスのパッケージに記載されている数値は本体のみの測定値となっています。

●耐水性能表示 / 防水性能表示
耐水性能表示：耐水性能は飛沫や噴流に対する耐水性のことです。IPX2～IPX6と書かれた製品にこのマークがついています。ジェントスの製品パッケージにおいて、IPX4は防滴、IPX5は防噴流、IPX6は耐水と表記されています。一般的に日常生活用防水と言われているのはIPX4相当の耐水性のことです。
防水性能表示：防水性能は潜水に対する防水性のことです。 IPX7,IPX8と書かれた製品にこのマークがついています。マーク内に書かれた〇mは水深を表し、〇mまで30分間製品を水に沈めた後、点灯できた場合に記載されます。製品パッケージにおいては、防水と表記されています。

ジェントスでは前述の耐水/防水性能をJIS C 0920 (IEC 60529)に基づき測定を行っています。
保護等級はIP〇〇という文字列で表し、IPの文字のすぐ右隣は粉塵（塵や砂、埃など）に対する保護等級（外来固形物に対する保護等級）を表し、一番右は水の浸入に対する保護等級を表しています。
粉塵は0～6まで、水は0～8までの数字で保護等級を表しています。

使用方法／機能説明

使用方法

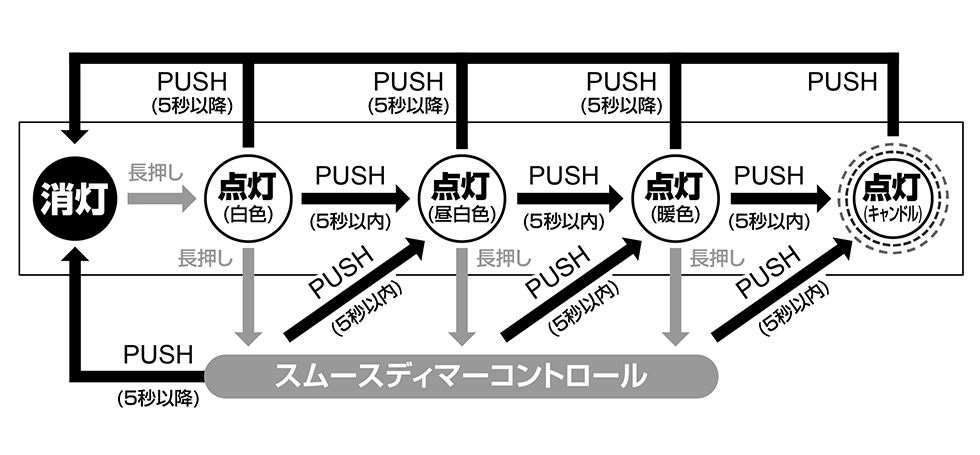

消灯状態からスイッチを押し、下図のようにモードが切り替わります。（各色点灯時は弱で点灯します）

※スムースディマーコントロール（無段階調光機能）実行から5秒以内にスイッチを押すとモードが切り替わります。

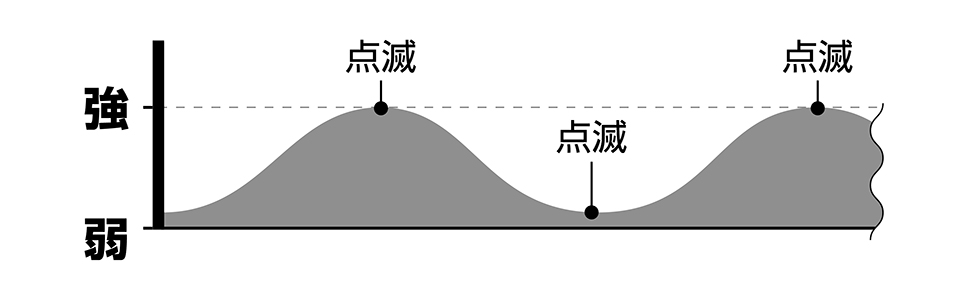

●スムースディーコントロール（無段階調光機能）
各モードでスイッチを長押しすると無段階で明るさの調節が可能。長押し中は弱から強、強から弱へ調光を繰り返します。

キャンドルモード

光量がランダムに変化し、ろうそくの炎のようなゆれを再現する機能。

インスタントオフスイッチ機能

点灯後、一定時間経過後にスイッチを押すと、どのモードからでも一回の操作で消灯できます。

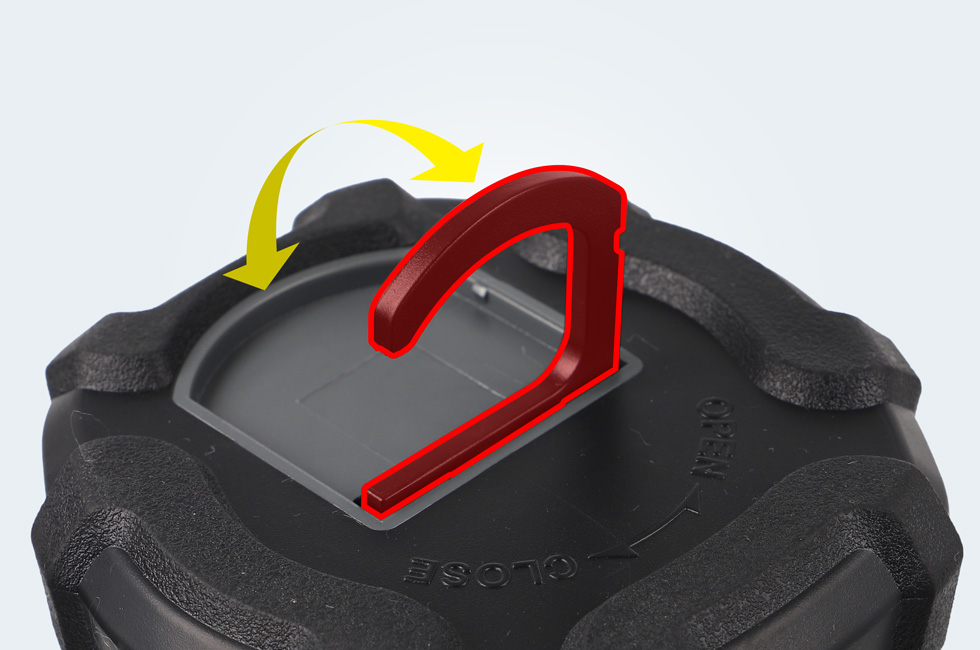

ビルトインフック

逆さまに吊るして使用可能。

充電方法／電池交換／使用電池について

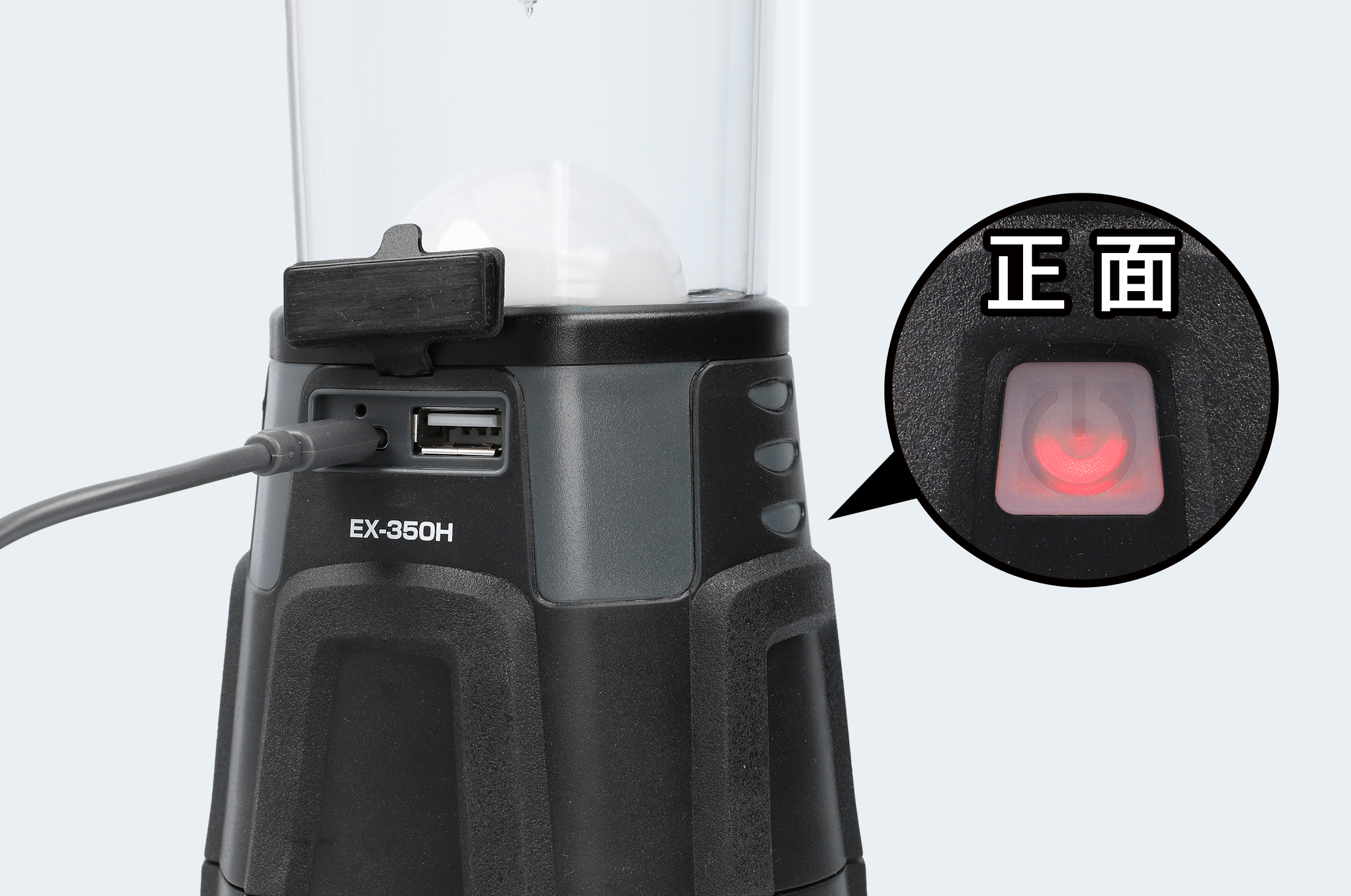

本体への直接充電方法

ランタン本体を使用して充電する際はUSBポートカバーを開け、付属のUSB Type-Cケーブルで充電してください。充電が開始されるとチャージングインジケーターが点灯します。

※充電中に外部機器への給電は出来ません。

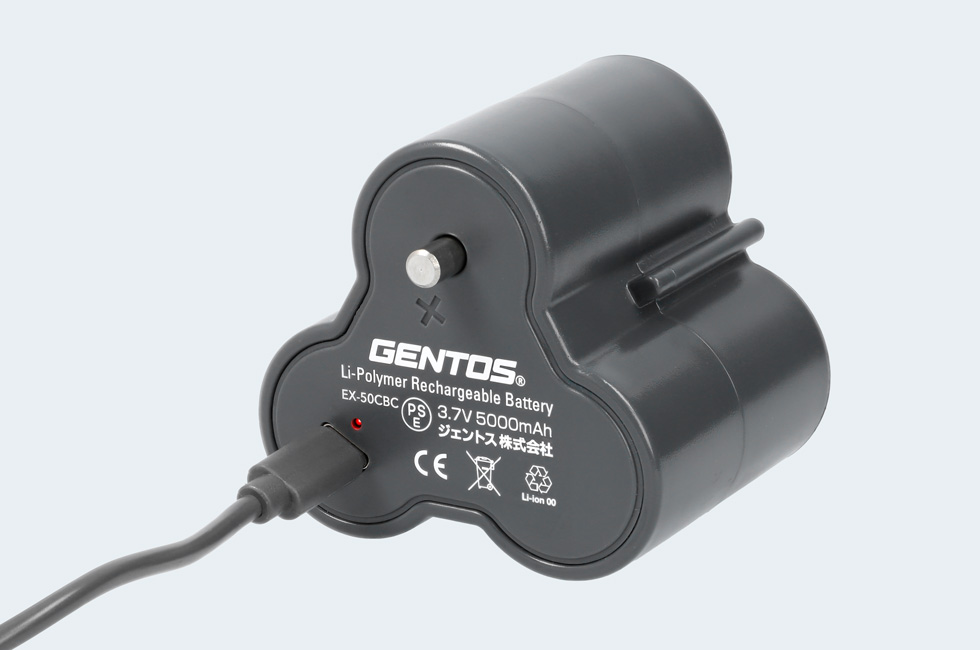

専用充電池への直接充電方法

ランタン本体から専用充電池を取り出し、USB Type-Cコネクタを直接差し込んでください。

●ライト本体、専用充電池、USB Type-Cケーブルの外観に異常がないこと、端子に歪みや汚れがないことを確認してから充電してください。
●接続部に直接触れたり、指を差し込んだりしないでください。
●付属のUSB Type-Cケーブル以外は使用しないでください。
●充電の際、USB Type-CコネクタはUSB Type-Cポートに水平に差し込んでください。
●USBハブを用いての接続、また接続する外部機器のUSBポートに複数のデバイスと同時接続しての接続・充電は絶対にしないでください。外部機器のUSBポートに直接接続してください。
●本製品はリチウムポリマー充電池を付属しています。性能を十分に発揮するため、「専用リチウムポリマー充電池について」をお読みのうえご使用ください。
●充電中は点灯しません。スイッチ操作をしないでください。
●USB ACアダプターは付属していません。充電の際はパソコン等のUSBポート、または別売のUSB ACアダプター（AD-029FV）をご使用ください。PSEマークの付いた市販のUSB ACアダプター(5V/1Aまたは5V/2A)もお使いいただけます。
●付属の専用充電池以外は使用しないでください。
●専用充電池は正しい向きで入れてください。
●乾電池、および市販の単1形充電池は充電することはできません。
●乾電池挿入時は充電しないでください。

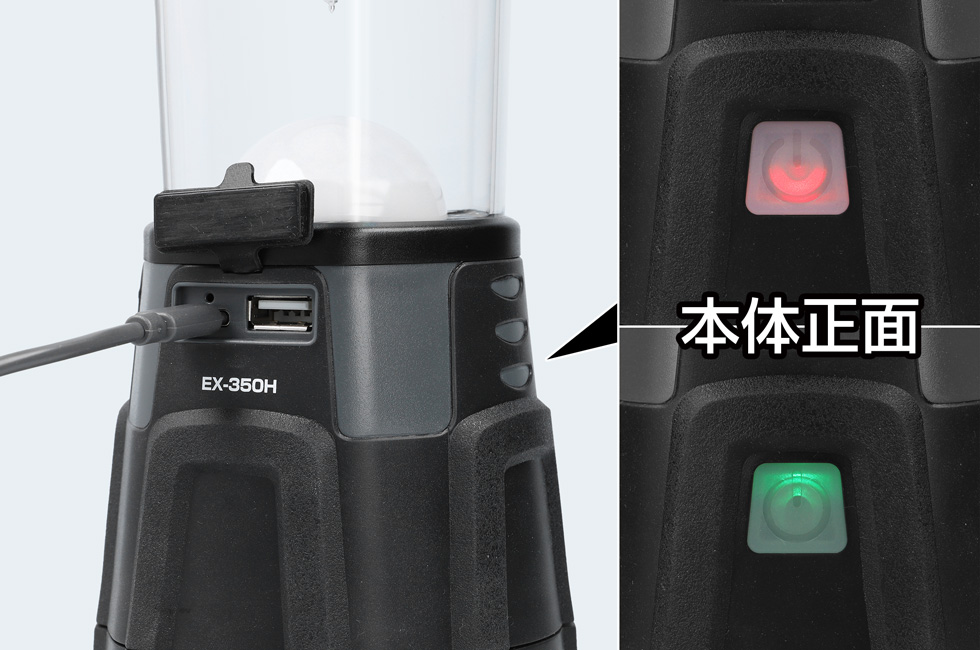

チャージングインジケーター

充電状況をお知らせする機能。

【本体充電】
●緑点灯：満充電　●赤点灯：充電中

●赤色点滅：充電エラー（専用充電池が入っていないか、乾電池が入っている。）

【専用充電池】
●緑点灯：充電完了　●赤点灯：充電中

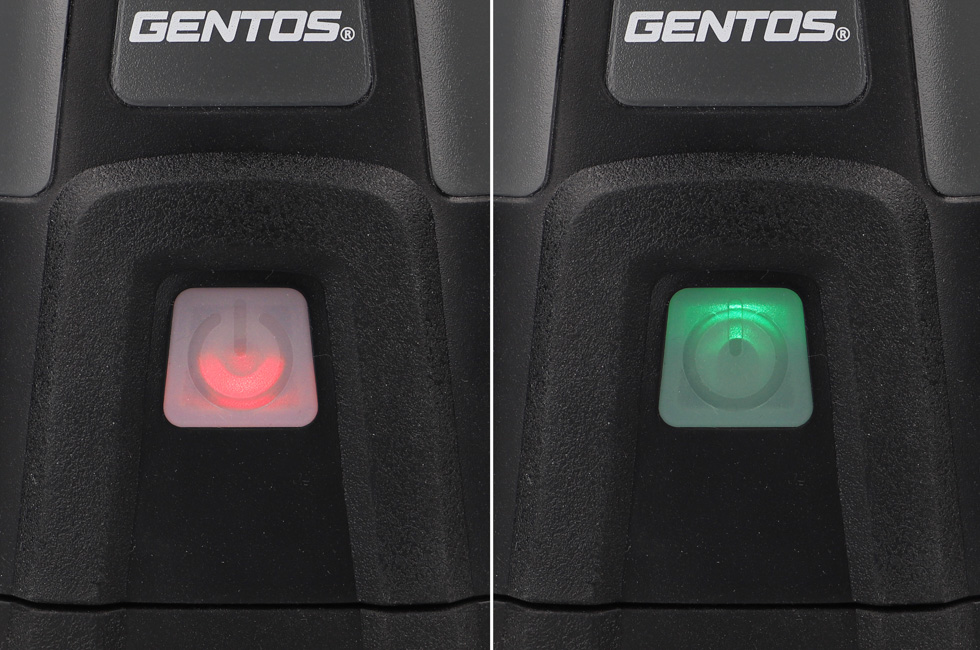

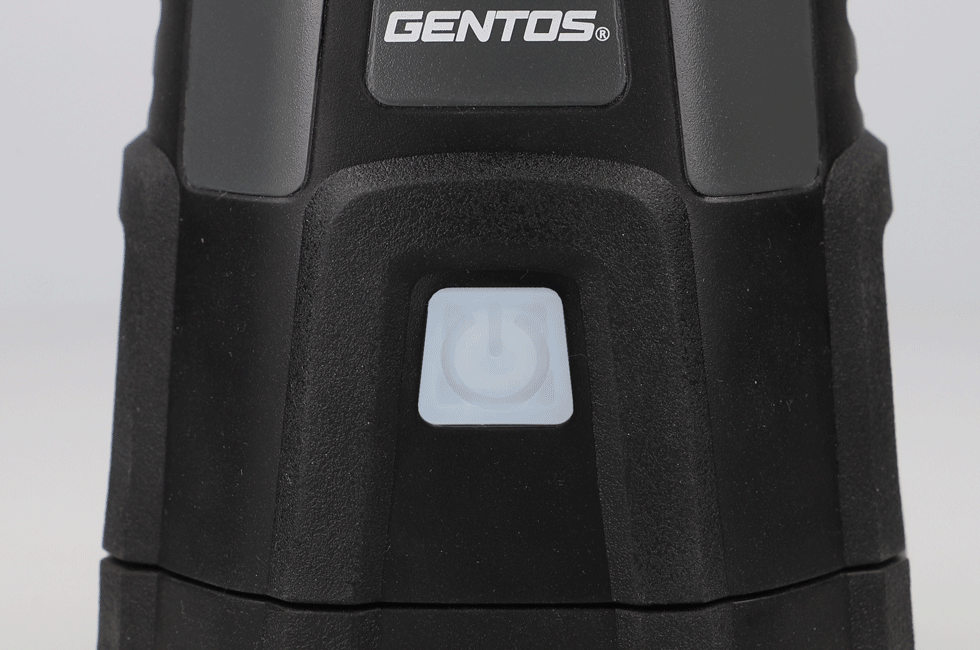

バッテリーインジケーター

点灯時・給電時、電池残量をお知らせする機能。
●緑点灯：十分な電池残量があります　●赤点灯：電池残量が少なくなってきています。　●赤点滅：電池残量がありません。

※バッテリーインジケーターは点灯時に作動します。

【専用リチウムポリマー充電池について】

本製品は専用リチウムポリマー充電池を付属しています。性能を十分に発揮するため、下記をお読みのうえご使用ください。
● 充電時の注意
・充電は周辺温度が約5〜35℃の範囲内で行ってください。
・必ず付属のUSB Type-Cケーブルを使い、正しく接続して充電してください。
・接続部に直接触れたり、指を差し込んだりしないでください。
・自動車のシガーソケットから充電しないでください。故障の原因となります。
・充電時間及び点灯時間はあくまで目安であり、本体（専用充電池）の使用環境により異なります。
・充電完了の状態からさらに充電を続けると、充電池に負荷がかかり電池寿命が短くなります。充電が完了したら、すみやかにケーブルを抜いてください。
● 使用時の注意
・万一、製品に異常を感じた際は直ちに使用を中止し、お買い上げの販売店まで点検を依頼してください。
・高温状態での充電・使用・保管を行うと専用充電池の性能が著しく劣化します。
● 保管時の注意
・充電池の劣化を抑えるため、長期間使用しない場合でも定期的に充電してください。
・満充電状態、または電池残量の極端に少ない状態での保管は避けてください。充電池の性能や寿命の低下の原因になります。
※本製品の専用リチウムポリマー充電池の充放電サイクルは約300回です。充電しても点灯時間が著しく短くなってきた場合は、専用充電池の寿命ですので新しい専用充電池をご購入ください。
● 初めてお使いになる場合及び長期間使用しなかった場合
･充電池は長期間使用しなかった場合、自己放電により容量が低下します。ご使用の前に充電してください。

充電池の廃棄に関するお問い合わせは「お客様相談窓口」まで

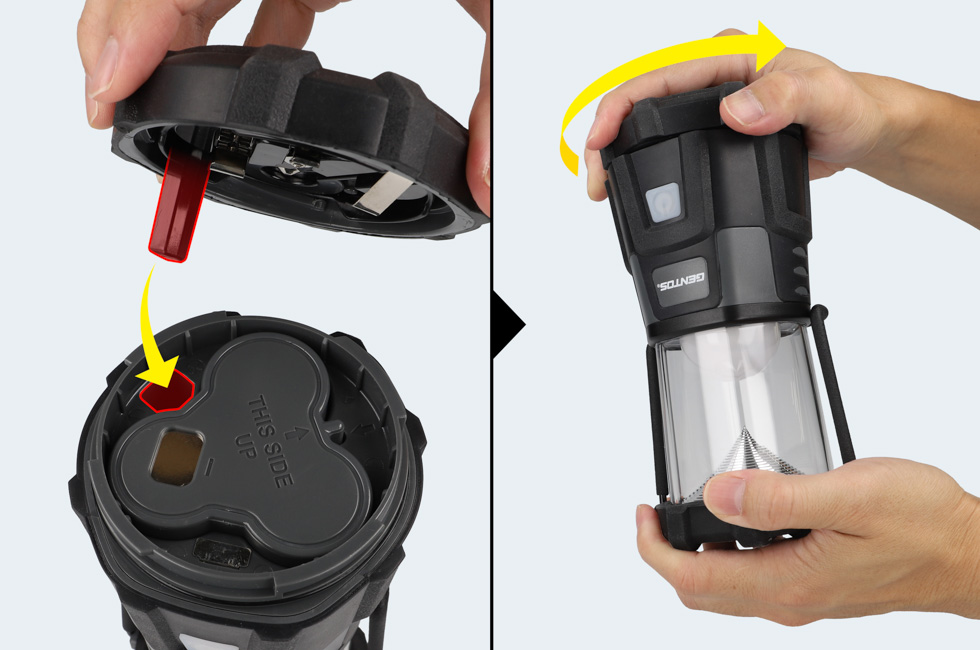

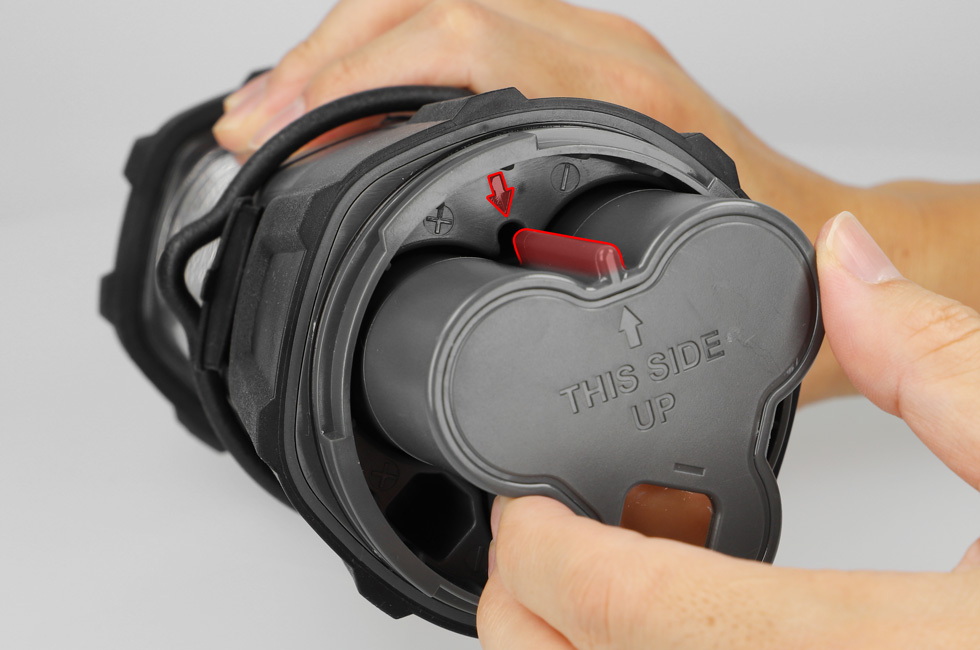

電池の交換方法

電池蓋をひねる

専用充電池または乾電池を抜き取る
専用充電池を入れる際、本体側のガイドレールと専用充電池側のガイドレールを合わせてから挿入する

本体凹部に電池蓋の凸部を挿入してから閉める

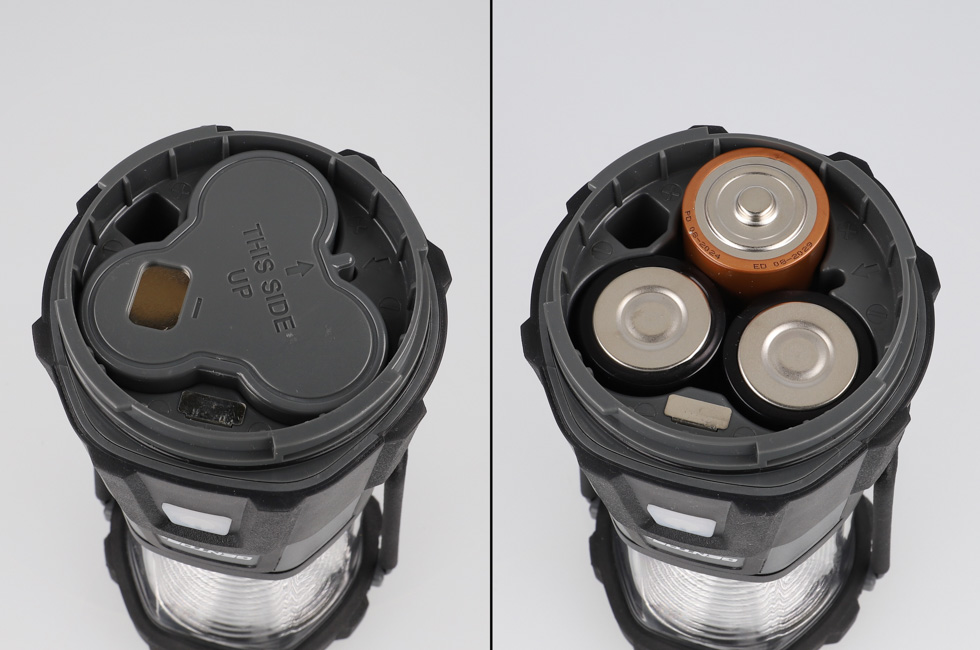

別売の乾電池も使用可能

付属の専用充電池の他、別売の単1形アルカリ電池 × 3本でも使用できますが、その場合は本取扱説明に記載の「仕様」とは異なります。

●乾電池は別売です。
●乾電池は⊕⊖の方向を正しく入れてください。
●使い切った乾電池は本体から取り出してください。
●長期間使用しない場合は、本体から乾電池を取り出して保管してください。乾電池の液漏れ、破壊などを起こし周囲を汚損する原因になります。
●新旧・異種の乾電池を混用しないでください。
●乾電池、および市販の単1形充電池は充電することはできません。
●乾電池挿入時は充電しないでください。

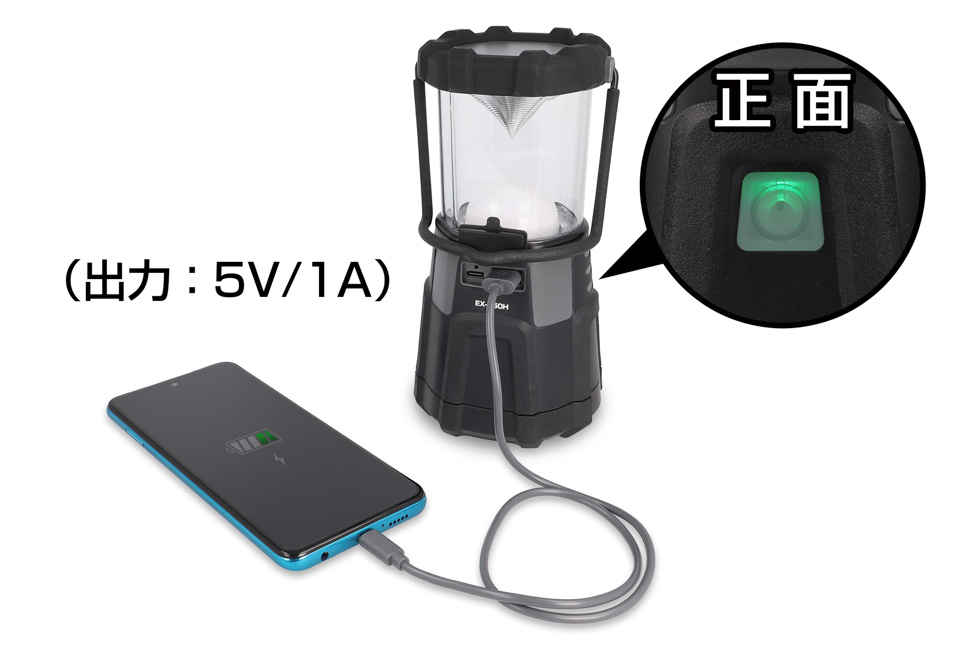

外部機器への給電方法

本体裏側のUSBポートに、お手持ちのデバイス対応のUSBケーブルを差し込み、ライト本体とUSB対応の外部機器を接続してください。給電中、インジケーターが点灯し、ライト本体の電池残量をお知らせします。
※機器によっては給電できない場合があります。

※乾電池使用時に給電する場合、乾電池の特性上、電池残量が50％以下になると給電できなくなります。

●USB出力の定格はDC5V/1Aです。定格を超えて使用しないでください。
●給電を行う際は、充電する機器の取扱説明書にてUSB充電に対応しているかご確認ください。機器によっては充電できない場合があります。
●給電の際、接続する機器のデータが消えてしまう可能性があります。あらかじめバックアップ等をとってからご使用ください。
●本体の充電と他の機器への給電は同時に行わないでください。故障や発火の原因となります。
●本体を充電中にUSB出力はできません。
●同一のUSB Type-Cケーブルで充電・給電用のジャック同士を接続しないでください。

保証規定

1.取扱説明の注意に従った正常な使用状態で故障した場合は、お買い上げ後1年間無料で修理・交換いたします。
2.購入証明書（販売店のレシート等）をもって保証の適用とさせていただきますので、購入証明書は大切に保管していただけますようお願いいたします。
3.修理品をご送付いただく際の送料は、お客様負担とさせていただきます。
4.保証期間内でも次の場合は有料修理になります。
　イ．誤用・乱用および取り扱い不注意による故障
　ロ．火災・地震・水害および盗難などの災害による故障
　ハ．不当な修理や改造および異常電圧に起因する故障
　二．使用中に生じたキズなどの外観上の変化
　ホ．消耗品および付属品の交換
5.本製品の使用または使用不能から生じた直接的または間接的損害に対し、弊社は一切の責任を負わないものとします。
6.本保証は日本国内においてのみ有効です。
　This warranty is valid only in Japan.

アフターサービス

故障かな？と思ったら･･･

▼ 点灯しない

原　因	対処方法
電池残量が無くなっている。	専用充電池を充電するか、新しい乾電池に取り替えてください。
電池蓋が正しくしまっていない。	最後までしっかりしめてください。
電池の入れ方が逆になっている。	電池を正しい向きで入れてください。

▼ 暗い

原　因	対処方法
電池残量が少なくなっている。	専用充電池を充電するか、新しい乾電池に取り替えてください。
給電中のため、弱点灯になっている。	給電をせずに点灯させてください。

▼充電中、チャージングインジケーターが点滅する

原　因	対処方法
専用充電池が入ってないか、乾電池が入っている。	専用充電池を入れてください。

「よくあるご質問」はこちら >

修理を依頼されるときは･･･

｢故障かな？と思ったら｣でご確認のあと、直らないときは、お客様の連絡先（お名前、住所、電話番号）・故障内容を明記※のうえ、購入証明書（販売店のレシート等）を添えて、製品を弊社修理ご依頼窓口まで直接お送りください。修理品をご送付いただく際は、適切な梱包のうえ、紛失などを防ぐため宅配便などをご利用ください。

※下記のURLからアフターサポート依頼書をダウンロードしていただくことができます。

修理の出し方ページ

https://www.gentos.jp/support/after/

使用方法などのご相談は･･･

製品についてのお問い合わせ先（お客様相談窓口）
＜電話でのお問合せ＞　0120-73-1668【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　03-3823-2558【受付時間】24時間受付

点検・修理に関するお問い合わせ先（物流センター修理係）
＜電話でのお問合せ＞　048-788-1311【受付時間】10時～18時（土日祝日を除く）＜FAXでのお問合せ＞　048-770-6111【受付時間】24時間受付
